表皮深さ(skin depth)

表皮深さ(skin depth)とは

表皮深さとは、ある物質に入射した電磁界が1/e (≒ 1/2.718 )に減衰する距離である。表皮深さSは以下の式で表される。

例えば、図1の鉄の板(断面の厚さt=2[mm]、複素比透磁率μr=300、比抵抗ρ=10-7[Ωm])に、周波数f=1[kHz]の磁界を印加した場合、鉄中の磁界分布は図2となる。

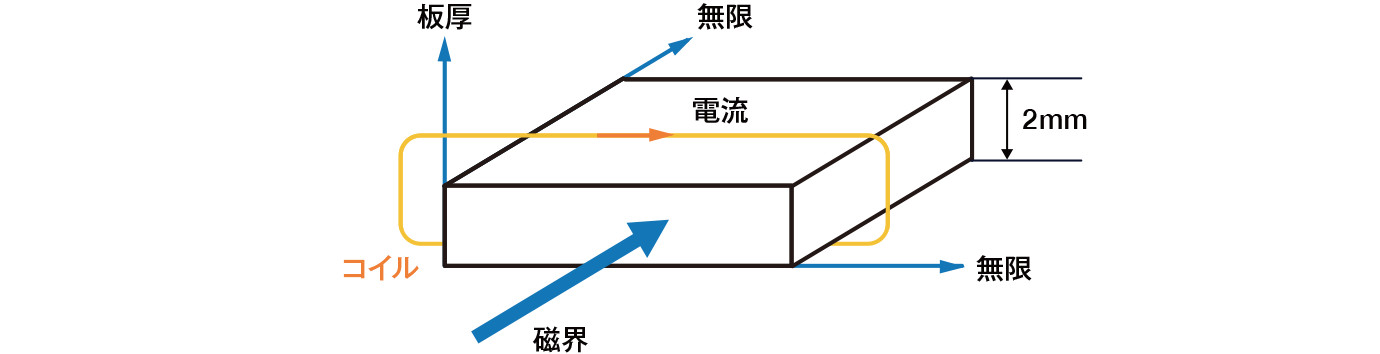

図1. 鉄板に印加する磁界

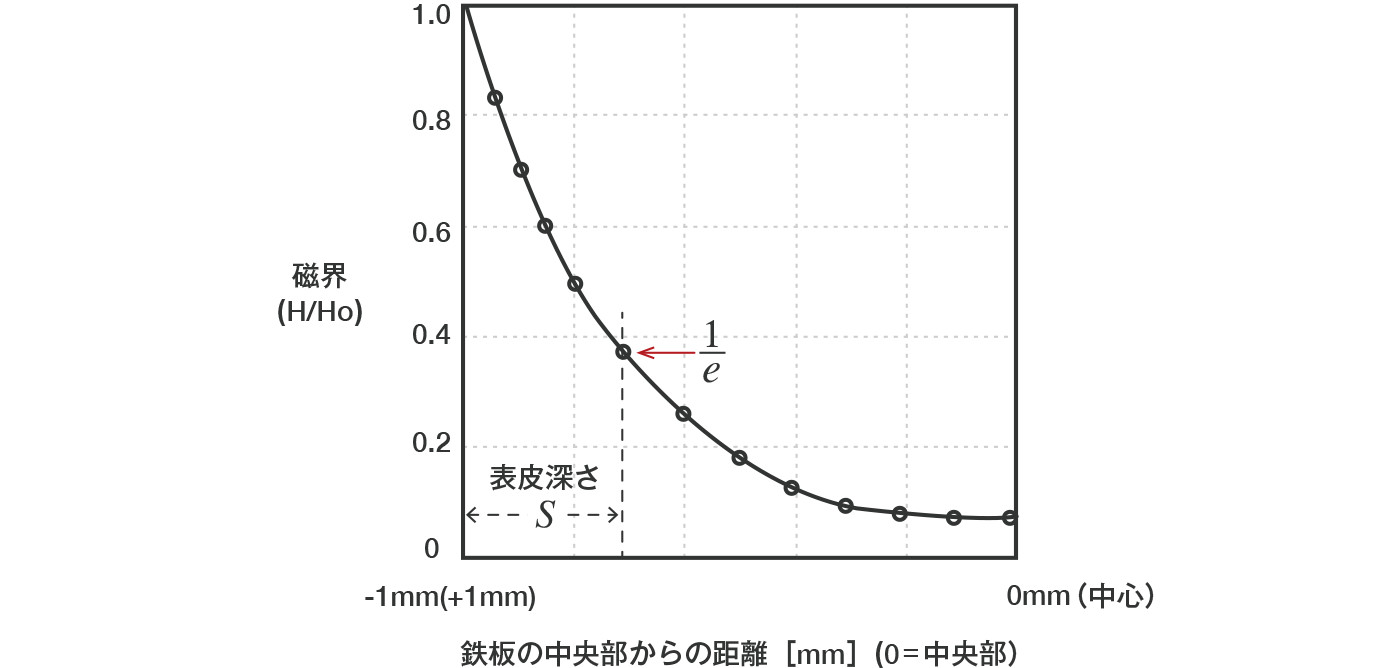

図2. 表皮深さ
