相互インダクタンス

相互インダクタンスとは

巻き数N1のコイル#1の近くに、巻き数N2なるコイル#2を近づけて、コイル#1に電流I1[A]を流すと、この電流によって作られる磁束Φ1の一部がコイル#2に鎖交する。
コイル#2に鎖交する磁束をΦ21とする。コイル#1に流れる電流がI1→I1+∆I1に変化すれば、鎖交する磁束もΦ21→Φ21+∆Φ21に変化する。この変化によって、

e2=-dΦ21/dt=-M21dI1/dt[V]

となる電圧がコイル#2に誘起される。ここで、Φ21=M21I1であって、この比例係数M21はLと同じ次元を持ち、二つのコイルの大きさ、形状、相互の位置、周辺の媒質定数などによって決まり、これを相互インダクタンスという。コイル#2に流す電流I2によって、コイル#1に鎖交する磁束をΦ12=M12I2とすれば、これらの値は等しくなり、

M=M21=M12[H]

である。一方自己インダクタンスは、

L1=Φ1/I1、L2=Φ2/I2

ここで、Φ21≦Φ1、Φ12≦Φ2の関係があるから、

M2=Φ21Φ12/I1I2≦Φ1Φ2/I1I2=L1L2

が成立し、kを結合係数として次のようになる。

M=±k√(L1L2) [H] (0≦k≦1)

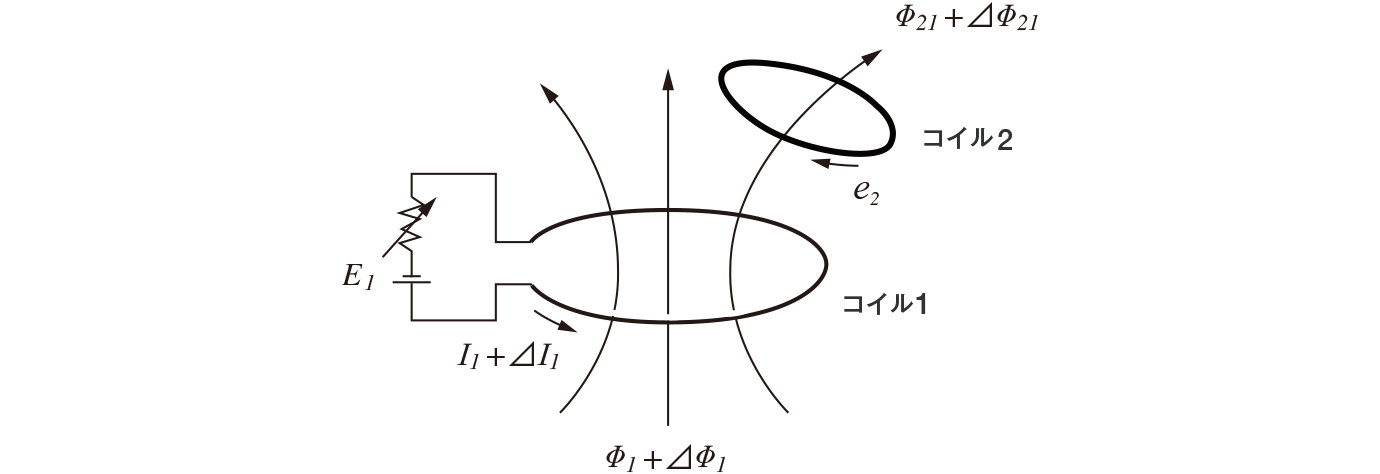

図1.相互インダクタンス
