環状ソレノイド

環状ソレノイド

環状ソレノイド・コイルは、円環状の磁芯に巻き線を施して、インダクタンスとしたものである。環状ソレノイドでは、内部の磁界Hが一様であると考えられるので、巻き数がNで、このコイルに電流I[A]が流れている場合に、磁芯の直径が2a[m]の磁芯の内部を一周する閉路にアンペアの法則を適用すると、

∮Hdℓ=H∮dℓ=H2πa=NI

よって、環状ソレノイドの内部の磁界の強さHは、

H=NI/2πa[A/m]

となる。ただし、ℓ=2πa[m]である。
このコイルのインダクタンスLは、磁芯の平均半径をa[m]、断面積をS[m2]、巻き数N、磁芯の比透磁率をμrとして、コイルに電流I[A]を流した時の磁束鎖交数は、

Φ=μ0μrIN2S/2πa[Wb]

したがって、自己インダクタンスは、

L=Φ/I=μ0μrN2S/2πa[H]

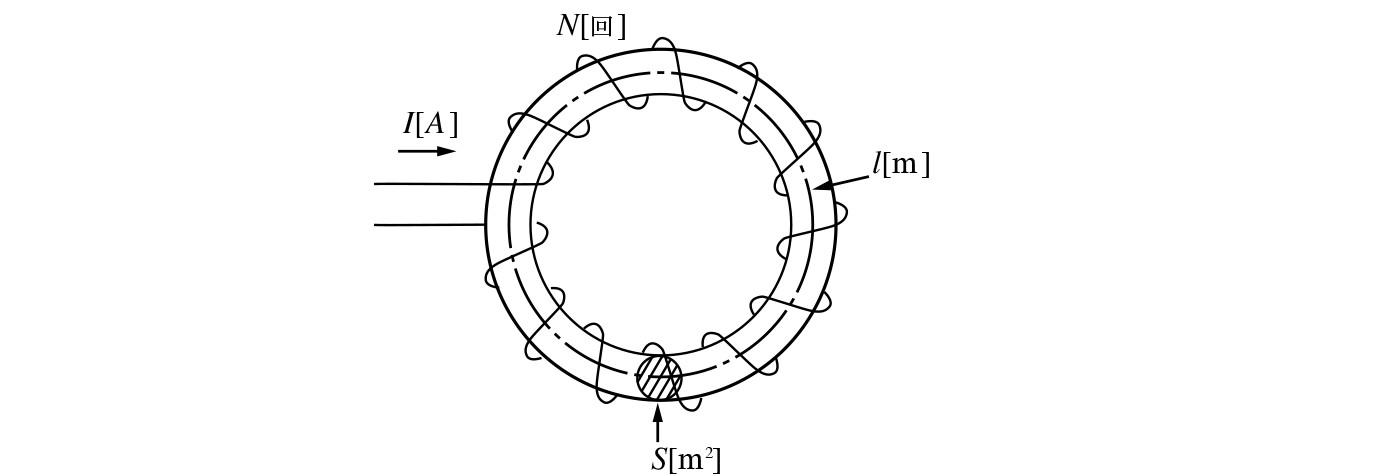

図1.環状ソレノイド
