損失

損失とは

交流磁界中に軟磁性材料を置くと、エネルギーが失われる現象。
磁性体の磁気履歴によるヒステリシス損失と、渦電流のジュール熱による渦電流損失と残留損失に分けられる。

P=Wef=(πdBf)/Cp[W/m^3]

  • C=6:無限に広い板
  • C=16:無限に長い円棒
  • C=20:球
  • We:うず電流損失
  • f:周波数[Hz]
  • d:板厚等[m]
  • B:磁束密度[T]
  • ρ:電気抵抗[Ωm]

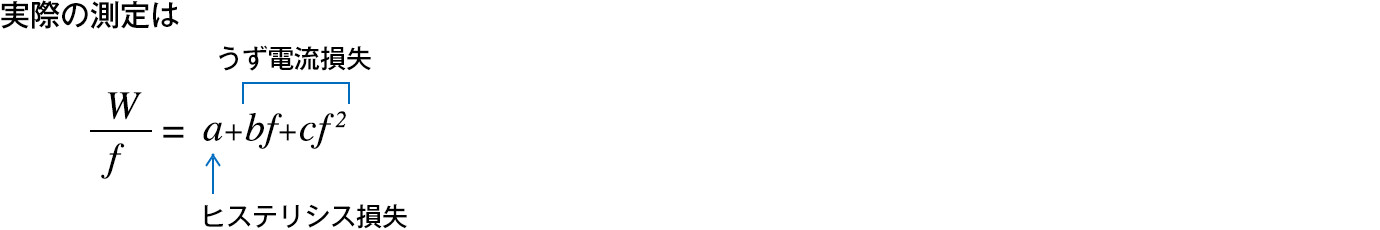

実際の測定は、W/f=a+bf+cf^2となる。(a:ヒステリシス損失、bf+cf^2:うず電流損失)
表:金属材料

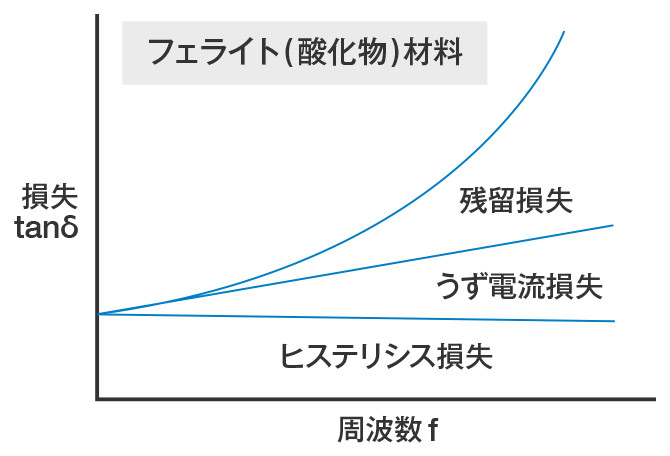

表:フェライト(酸化物)材料
