インダクタンスの並列接続

インダクタンスが並列に接続されている場合は、すべてのインダクタンスに同じ電圧が印加される。個々のインダクタンスに相互結合がないものとして、各インダクタンスに流れる電流は、

I1=V/jωL1、I2=V/jωL2、・・・、In=V/jωLn、

よって、すべてのインダクタンスを流れる電流の合計は、

I0=I1+I2+・・・+In=(1/jωL1+1/jωL2+・・・+1/jωLn)V

合成のインダクタンスは、

1/L0=1/L1+1/L2+・・・+1/Ln[1/H]

となる。

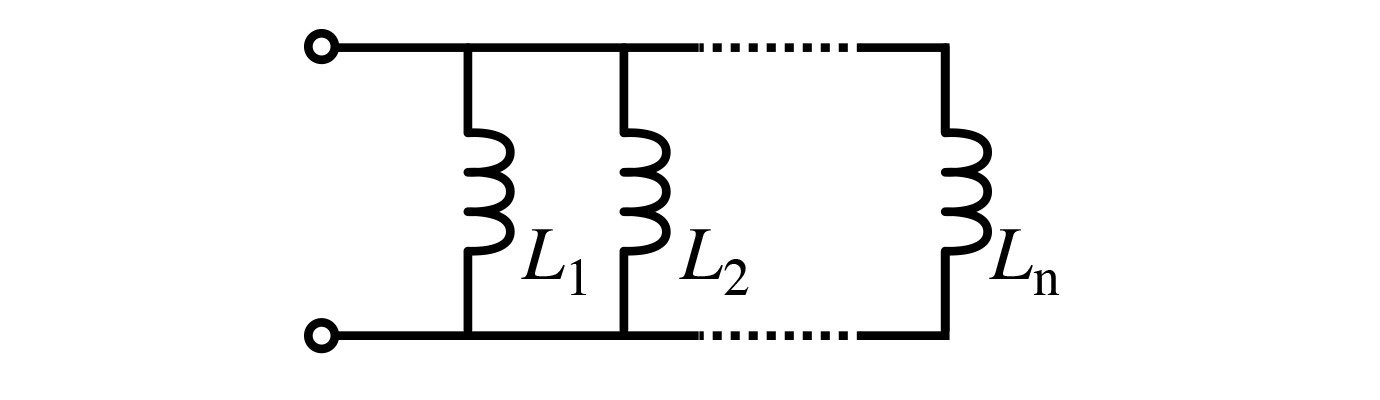

図1.インダクタンスの並列接続
