RLC並列回路

RLC並列回路

RLC並列接続回路のアドミタンスは、

Y=G+jωC+1/jωL

で与えられる。この回路に電流源Jを接続したときに回路の端子電圧Vは、V=J/Yであり、回路の端子電圧Vの最大値をV0=J/Gとすれば、

V/V0=J/{1+jQ(Ω-1/Ω)}

となる。ただし、Ω=ω/ω0:回路の尖鋭度、ω0=1/√LC:共振角周波数、Q=ω0C/Gである。回路を流れる電流の周波数特性曲線(共振曲線)より求めると、

Q=ω0/(ω2-ω1)

となる。ただし、ω21は、最大電圧の1/√2となる角周波数幅である。

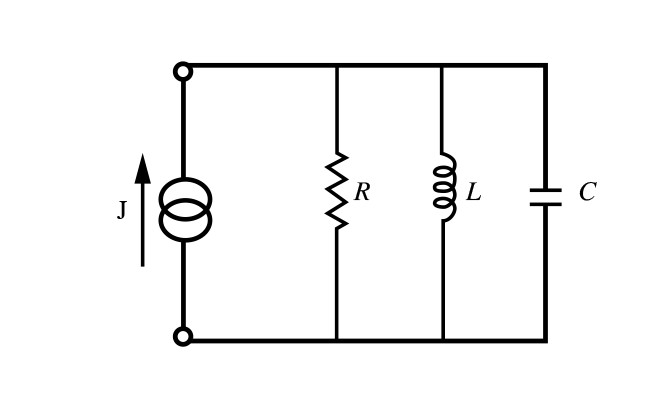

図1.RLC並列回路の電流駆動

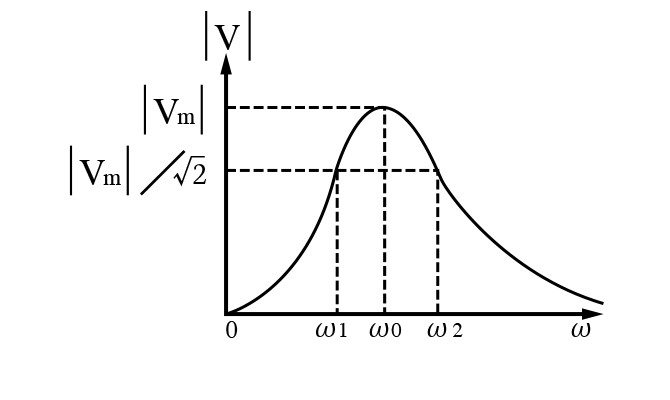

図2.共振特性
