発光ダイオードシリーズ Star LED
大同特殊鋼のStar LEDは、有機金属気相成長法（MOCVD)を応用し、高信頼性で高性能・高出力を実現しています。

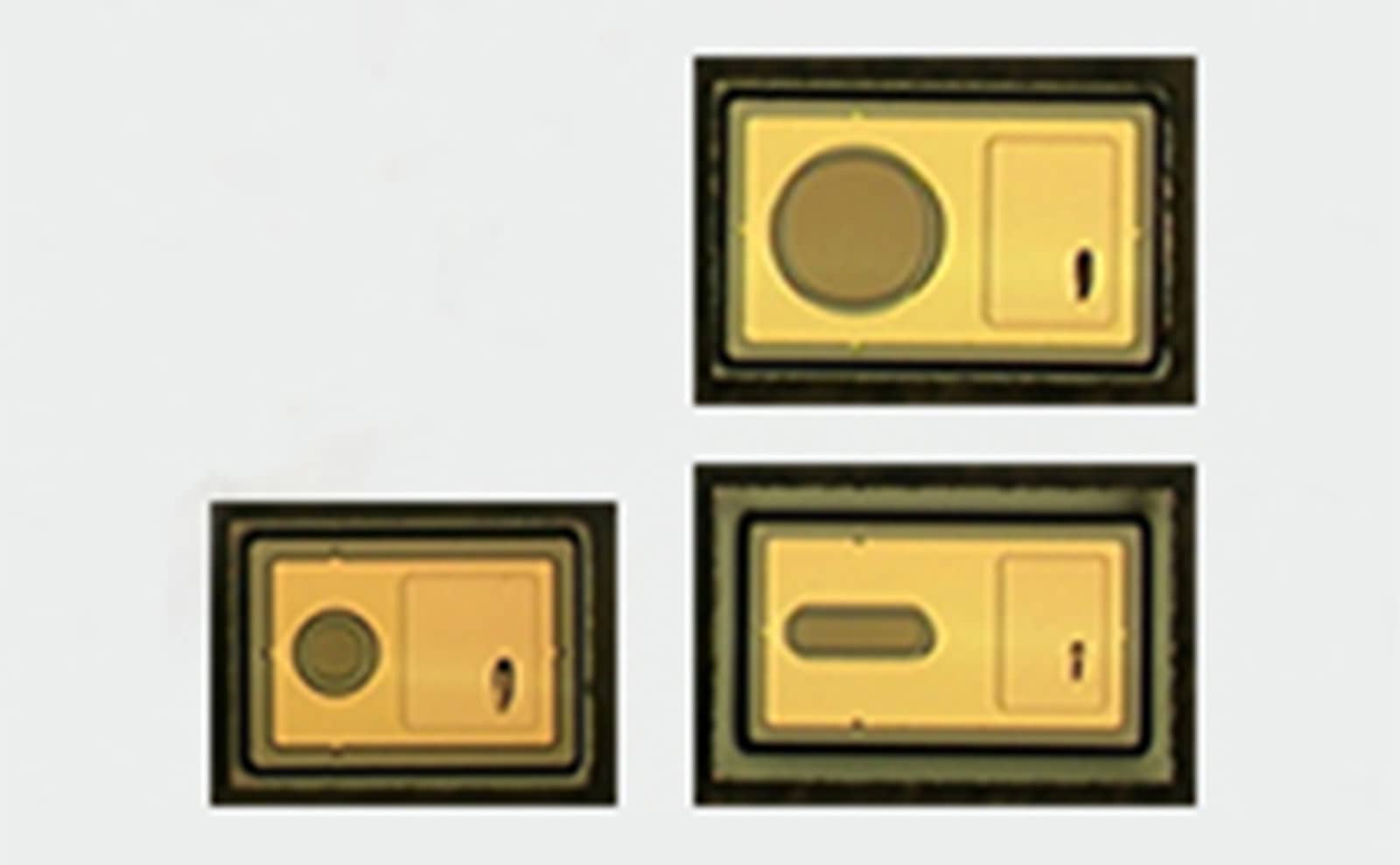

赤外点光源LEDダイ MED8Pシリーズ
広帯域ブラッグ反射鏡（特許）を有する低故障率の高出力赤外点光源LEDダイで、光電スイッチやエンコーダなどの光源に最適です。
| 特長 | 高出力、高速、高信頼性 微小発光窓形状 |
| 用途 | エンコーダ、光電スイッチ、光センサ、照準器、光ファイバデータリンク、赤外パルス照明など |
|
波長 (nm) |
型式 | 寸法 (µm) |
光出力 (mW) |
遮断周波数（MHz） | 特長 | カタログ | |
| 発光窓 | 長さ×幅×厚み | @50mA |
@50mA ±20mA |
||||
| 855 | MED8P51 | 170×50 | 590×370×250 | 2.0 | - |
トラック型 発光窓 |
PDF:387KB |
| MED8P53 | φ60 | 370×270×250 | 2.0 | 45 | 微小発光窓 | PDF:388KB | |
| MED8P54 | φ160 | 490×310×250 | 2.4 | 25 | 高信頼性 | PDF:386KB | |
| MED8P56A | φ160 | 510×350×250 | 2.4 | 25 | 迷光抑制 | PDF:430KB | |
| MED8P62 | φ60 | 590×370×250 | 2.0 | 45 | 微小発光窓 広い窓・パッド間 |
PDF:394KB | |
| MED8P67A | φ60 | 400×300×250 | 2.0 | 45 | 迷光抑制 | PDF:386KB | |
| MED8P73 | φ60 | 370×270×250 | 2.0 | 45 | 105°C対応 | PDF:341KB | |
| MED8P74 | φ160 | 490×310×250 | 2.4 | 25 | 105°C対応 | PDF:340KB | |
| 【開発中】MED8P75 | φ60 | 370x270x250 | 1.5 | - | 微小発光窓、125℃対応 | 【準備中】 | |
| 【開発中】MED8P75A | φ60 | 370x270x250 | 1.5 | - | 微小発光窓、迷光抑制、125℃対応 | 【準備中】 | |
| 【開発中】MED8P77 | φ160 | 490x310x250 | 1.9 | - | 高信頼性、125℃対応 | 【準備中】 | |
| 【開発中】MED8P77A | φ160 | 490x310x250 | 1.9 | - | 高信頼性、迷光抑制、125℃対応 | 【準備中】 | |
|
波長 (nm) |
型式 | 寸法 (µm) |
光出力 (mW) |
遮断周波数（MHz） | 特長 | カタログ | |
|---|---|---|---|---|---|---|---|
| 発光窓 | 長さ×幅×厚み | @20mA |
@50mA ±20mA |
||||
| 855 | MED8P59 | φ35 | 370x270x250 | 0.7 | - | 超微小発光窓 | PDF:379KB |
| 【開発中】MED8P76 | φ35 | 370x270x250 | 0.6 | - | 超微小発光窓、125℃対応 | 【準備中】 | |
| 【開発中】MED8P76A | φ35 | 370x270x250 | 0.6 | - | 超微小発光窓、迷光抑制、125℃対応 | 【準備中】 | |
赤色点光源LEDダイ MED7Pシリーズ
高出力、高速、高信頼性などの特性を有する赤色点光源LEDダイで光電スイッチ、プラスチック光ファイバ (POF) 通信用光源、光センサに最適です。
| 特長 | 微小発光領域、高出力、高速、高信頼性、ピーク波長=650nm |
| 用途 | 光電スイッチ、光センサ、照準器、プラスチック光ファイバ (POF) 通信用光源など |
|
波長 (nm) |
型式 | 寸法 (µm) |
光出力 (mW) |
遮断周波数（MHz） | 特長 | カタログ | |
| 発光窓 | 長さ×幅×厚み | @20mA |
@20mA ±10mA |
||||
| 650 | MED7P2 | φ160 | 490×310×250 | 1.0 | - | 高出力 | PDF:359KB |
| MED7P4 | 150x40 | 490×310×250 | 0.9 | - |
トラック型 発光窓 |
PDF:356KB | |
| MED7P5 | φ150 | 370×220×180 | 0.9 | - | 小型 | PDF:354KB | |
| MED7P7 | φ80 | 320×220×200 | 0.9 | 45 |
微小発光窓 高速応答 |
PDF:358KB | |
| MED7P14 | φ160 | 520×340×150 | 2.0 | - | 高出力 | PDF:365KB | |
| MED7P14C | φ160 | 520×340×150 | 2.0 | - | 高出力、迷光抑制 | PDF:371KB | |
| MED7P25 | φ160 | 365×255×150 | 3.4 | - | 超高出力 | 【準備中】 | |
パッケージ品
| パッケージタイプ | 型式 |
波長 (nm) |
ビーム広がり角 (°) |
光出力(mW) | 特長 | カタログ | |
| @20mA | @50mA | ||||||
| 表面実装 | MED7P14-SMF-1 | 650 | 130 | 5.7 | - | 薄型化 | PDF:430KB |
| MED7P14-SMF-4 | 650 | 130 | 5.7 | - | 均一配光特性 | PDF:399KB | |
| MED7P14C-SMF-5 | 650 | 130 | 5.7 | - | 薄型化、配光特性 | PDF:410KB | |
| MED7P14C-SMF-7 | 650 | 130 | 4.5 | - | 均一配光特性 | PDF:406KB | |

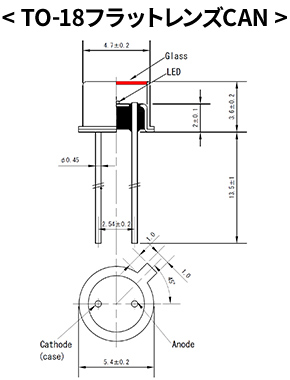

| CAN | MED8P53-M18F-2 | 855 | 120 | - | 2.0 | TO-18ﾌﾗｯﾄﾚﾝｽﾞ | - |

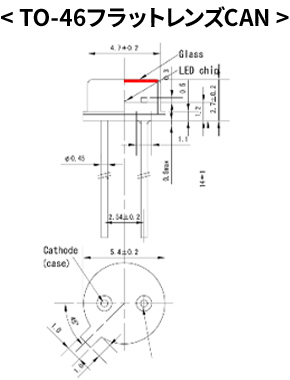

| MED8P54-M46F-5 | 855 | 100 | - | 2.8 | TO-46ﾌﾗｯﾄﾚﾝｽﾞ | - | |

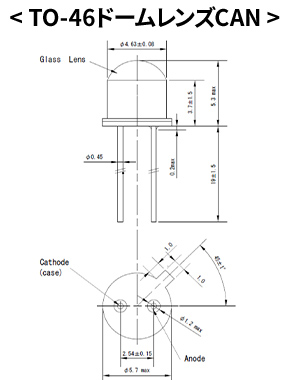

| MED8P54-M46L-2 | 855 | 4 | - | 4.0 | TO-46ﾄﾞｰﾑﾚﾝｽﾞ | - | |
表面実装
