特長
-
シールド磁界の強さに応じて高感度な高透磁率材(MEN®PC-2S)と強磁界に対応した高飽和磁束密度材(DF42N)の金属箔をご提案
【対応周波数帯】
STARPAS®-PC2Sの磁界感度を示す複素比透磁率へ
STARPAS®-DF42Nの磁界強度を示す飽和磁束密度へ - 箔状で、磁性体内部の渦電流損失を抑制することにより、高周波数特性を実現
- 曲げ、切断、打ち抜き等の加工性に優れており、車載向けの振動・温度環境にも強い
- テープ付き、ラミネート品での提供も可能
製品の主な適用例
センサやケーブルへの磁気遮蔽、またそれらのノイズ発生を軽減します。
CMOSイメージセンサ
電源・制御IC
フレキ・ケーブル
スマート家電
ワイヤレス給電
製品の仕様
高感度タイプ(数10A/m以下の信号系のシールドに対応)
| 品名 | 材質 | 厚さ | MOQ 長さ／重量 |
製品幅 | 最大延長 | 帯域 | |
|---|---|---|---|---|---|---|---|
| STARPAS®-10PC2S | MENPC-2S | 10µm | 100m | 0.9kg | 100mm | 1100m以下 | 50kHz以上 |
| STARPAS®-20PC2S | 20µm | 1.8kg | 1100m以下 | ||||
| STARPAS®-30PC2S | 30µm | 2.7kg | 1900m以下 | 150kHz以下 | |||
| STARPAS®-50PC2S | 50µm | 4.5kg | 1900m以下 | ||||
強磁界タイプ(数10A/m以上のパワー系のシールドに対応)
| 品名 | 材質 | 厚さ | MOQ 長さ／重量 |
製品幅 | 最大延長 | 帯域 | |
|---|---|---|---|---|---|---|---|
| STARPAS®-10DF42N | DF42N | 10µm | 100m | 0.8kg | 100mm | 1100m以下 | 50kHz以上の 周波数帯向け |
| STARPAS®-20DF42N | 20µm | 1.6kg | 1100m以下 | ||||
| STARPAS®-30DF42N | 30µm | 2.4kg | 1900m以下 | ||||
製品の主な特性例

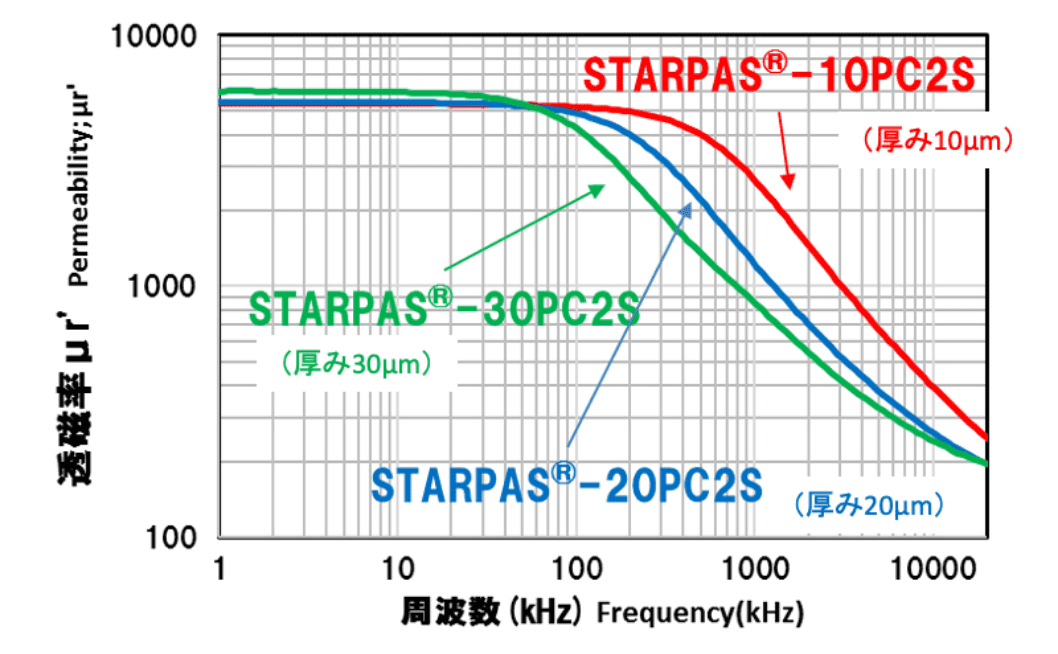

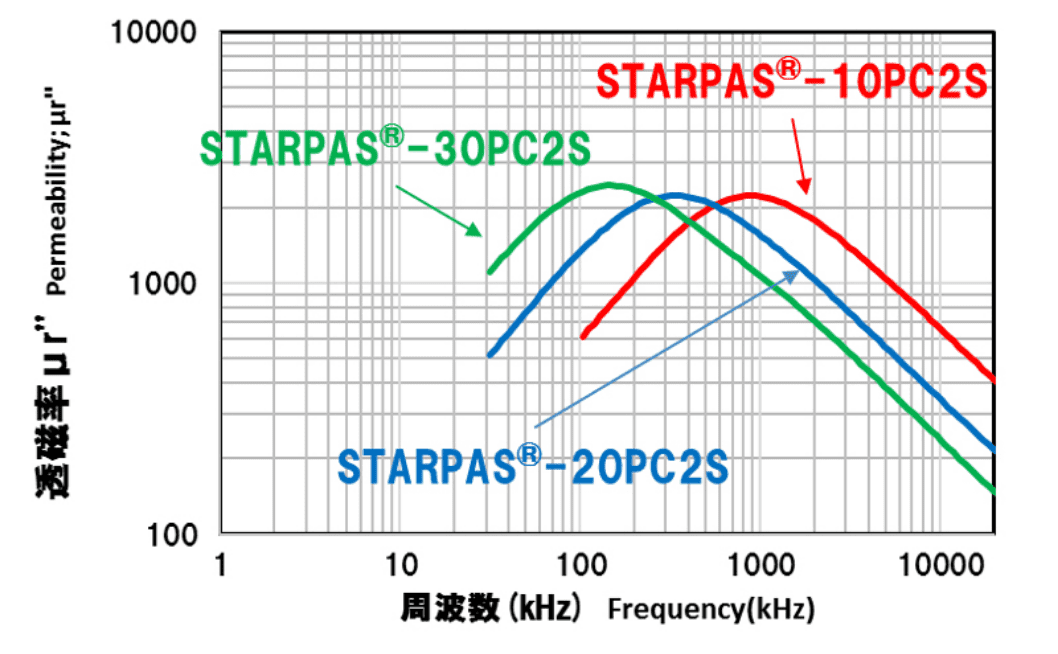

複素比透磁率の周波数特性
厚み10μmがもっとも高周波向きの用途に適しています。 ただし、板厚により磁気シールド効果を高めることも可能ですので、適応磁界の強度に応じて厚みをご選択いただけます。
150kHz以下の帯域では高感度用PC2Sの厚み50μm、30μmの製品がお勧めです。
直流特性(参考値)
| 品名 | 初透磁率(μi) | 最大透磁率(μm) | 磁束密度(B)(T) (印加磁界 800A/m) |
保磁力(Hc) (A/m) |
|
|---|---|---|---|---|---|
| 高感度 | STARPAS®-10PC2S | 5,800 | 36,000 | 0.72 | 9 |
| STARPAS®-20PC2S | 6,400 | 34,000 | 10 | ||
| STARPAS®-30PC2S | 10,300 | 53,000 | 5 | ||
| STARPAS®-50PC2S | 9,300 | 44,000 | 5 | ||
| 強磁界 | STARPAS®-10DF42N | 1,300 | 6,400 | 1.42 | 60 |
| STARPAS®-20DF42N | 2,000 | 10,800 | 50 | ||
| STARPAS®-30DF42N | 1,700 | 9,400 | 50 |
各周波数における複素比透磁率 μr
| 品名 | 1kHz | 100kHz | 1MHz | 10MHz | |
|---|---|---|---|---|---|
| 高感度 | STARPAS®-10PC2S | 5,300 | 5,200 | 3,500 | 700 |
| STARPAS®-20PC2S | 5,400 | 5,000 | 2,000 | 430 | |
| STARPAS®-30PC2S | 8,900 | 5,050 | 1,200 | NA | |
| STARPAS®-50PC2S | 8,600 | 2,800 | 670 | NA | |
| 強磁界 | STARPAS®-10DF42N | 1,400 | 1,400 | 1,300 | 560 |
| STARPAS®-20DF42N | 1,700 | 1,700 | 1,200 | 290 | |
| STARPAS®-30DF42N | 1,600 | 1,500 | 800 | 180 |
パーマロイ箔材の対応周波数帯
10kHz～10MHzの帯域の磁気シールドをご提供
高感度用途にはSTARPAS®-PC2Sが適しています。
高周波における磁気シールド性能
1MHzではアルミ（非磁性）にはない高いシールド性を示します。また、高周波においても電磁波シールドとして機能します。
パーマロイ箔材の対応周波数帯(磁界強度を示す飽和磁束密度)
10kHz～10MHzの帯域の磁気シールド・ヨーク材をご提供
強磁界用途にはSTARPAS®-DF42Nが適しています。
パーマロイ箔材の対応周波数帯(磁界強度による磁気シールド性能)
STARPAS®-PC2Sは、弱磁界で高いシールド性を示します。また、STARPAS®-DF42Nは、強磁界でもシールド性を維持します。
磁界イミュニテー試験(ISO 11452-8準拠)による磁気シールド性能比較
シ－ルド材料は、もっとも厳しい配置条件となるよう磁界に垂直に設置
インバ－タ磁気ノイズ抑制効果（EMIシールド）
インバ－タ基板から6mm上部で測定
半導体・センサデバイスへの磁気ノイズ抑制効果（EMSシールド）
【半導体・センサデバイスのみにシールド材を貼り付ける場合】
試験条件（ISO 11452-8_2015）
磁界イミュニティ試験（試験レベル4での比較）
【インタ－ポ－ザ基板にもシ－ルド材を付与する場合】
①半導体・センサデバイスにシールド材を貼り付けた場合
②インタ－ポ－ザ基板のレイヤにシールド材を付与
（磁場印加方向：Y軸）
パーマロイ箔材の損失性能
高効率な磁気ヨーク材をご提供(ワイヤレス給電用シート)
扱いやすい素材性能
加工性に優れた柔軟な素材、応用のシーンが広がります。
テープ付き、ラミネート品のラインナップ
高周波用パーマロイ箔（金属箔）に接着用テープやラミネート加工した製品をラインナップ。使いやすさを向上。
| 分類 | 材質 | 製品名 | 仕様例 |
|---|---|---|---|
| テープ付き | MEN®PC-2S | STARPAS®-T-10/20/30/50PC2S | 巾100㎜ 金属箔／テープ（50μm） |
| DF42N | STARPAS®-T-10/20/30DF42N | ||
| ラミネート品 （単層） |
MEN®PC-2S | STARPAS®-L-10/20/30/50PC2S | 巾100㎜（有効巾95㎜） PET（50μm）／金属箔／テープ（50μm） |
| DF42N | STARPAS®-L-10/20/30DF42N | ||
| ラミネート品 （積層例） |
MEN®PB、DF42N | STARPAS®-L-10PB10DF42N | カスタム仕様 |
| MEN®PC-2S | STARPAS®-L-10PC2S10PC2S |
外観例
PETフィルム付き層構成例
