文字のサイズ
焼結用ステンレス鋼粉末
圧粉成形-焼結プロセスに最適で、
かつ耐食性に優れた高縮性性ステンレス鋼粉末です。
特長
- 各種ステンレス鋼粉末の製造が可能
- 圧粉成形ー焼結に適した形状、粒度分布
- 特性制御技術を駆使し、品質の安定化を実現
-
当社特殊鋼製鋼工場で精錬された低炭素、低窒素の原鋼を使用するため、
焼鈍レスでも優れた圧縮性を確保 - 各種潤滑剤の混合により、プレスレディー粉末の供給が可能

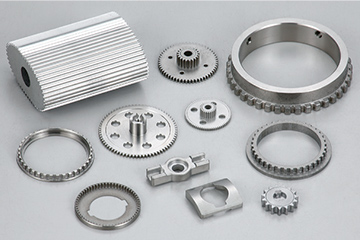

主な応用例
- ABSセンサー
- カムシャフトロブ
- カメラ部品
- 錠前部品
- 医療器用部品
- バルブガイド など

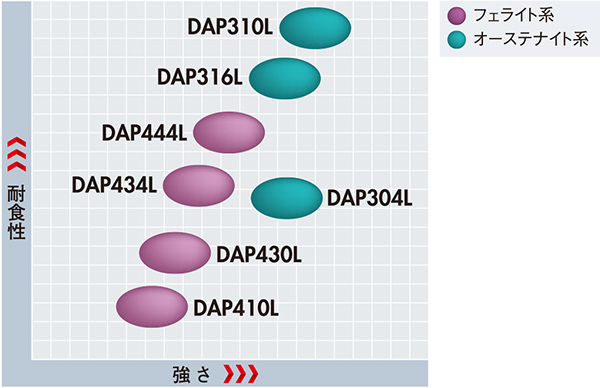

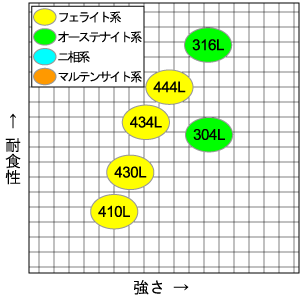

粉末特性

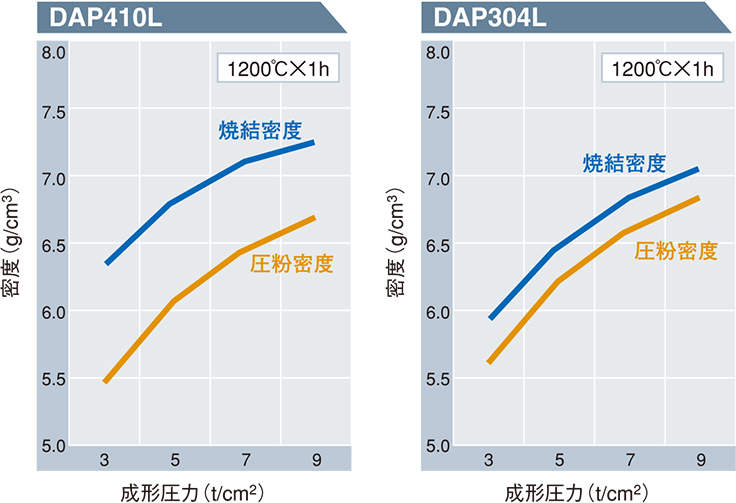

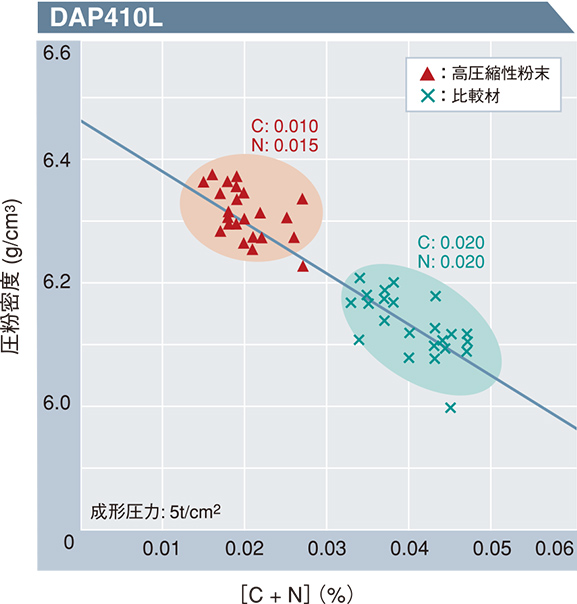

高圧縮性ステンレス粉末特性
主な粉末製品
| ブランド名 | 化学成分(mass%) | 粉末特性 | ||||||||
| C | Ni | Cr | Mo | Cu | Sn | 見掛密度(g/cm3) | 流動度(s/50g) | 圧粉密度(g/cm3) | ラトラー値(%) | |
| DAP304L | 0.02 | 11 | 19 | 2.6 | 28 | 6.3 | 2.5 | |||
| DAP304LU | 0.02 | 11 | 19 | 4 | 0.7 | 2.7 | 25 | 6.4 | 2.5 | |
| DAP316L | 0.02 | 13 | 17 | 2.5 | 2.6 | 27 | 6.4 | 2.0 | ||
| DAP316LU | 0.02 | 13 | 17 | 2.5 | 2 | 0.7 | 2.7 | 27 | 6.4 | 2.0 |
| DAP310L | 21 | 25 | 2.6 | 24 | 6.4 | 2.0 | ||||
| DAP410L | 0.02 | 12 | 2.6 | 28 | 6.2 | 2.5 | ||||
| DAP430L | 0.02 | 17 | 2.6 | 30 | 6.1 | 2.5 | ||||
| DAP434L | 0.02 | 17 | 1.0 | 2.6 | 28 | 6.0 | 2.5 | |||
| DAP444L | 0.02 | 18 | 2.0 | 2.6 | 28 | 6.0 | 3.0 | |||
成形:5t/cm2
※本表以外の成分のものも製造可能です。お問合せください。
※成分で「Bal.] 表記のないものは、Fe基合金であることを示します。
※高圧縮ステンレス（各材質に対応）
