特長
発光ダイオードシリーズ Star LED
大同特殊鋼のStar LEDは、有機金属気相成長法（MOCVD）を応用し、高信頼性で高性能・高出力を実現しています。

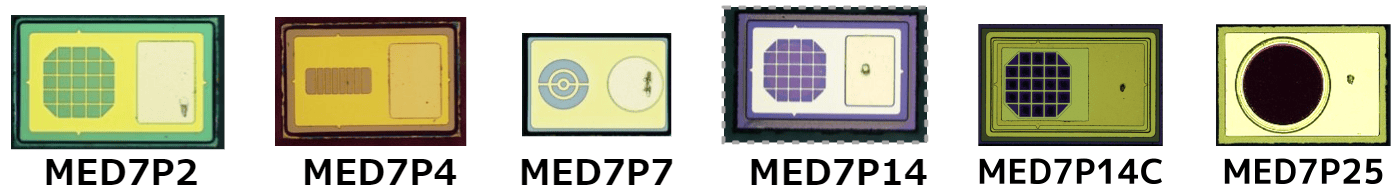

赤色点光源LEDダイ MED7Pシリーズ
高出力、高速、高信頼性などの特性を有する赤色点光源LEDダイで光電スイッチ、プラスチック光ファイバ (POF) 通信用光源、光センサに最適です。
微小発光領域、高出力、高速、高信頼性、ピーク波長=650nm
主な用途
光電スイッチ、光センサ、照準器、プラスチック光ファイバ (POF) 通信用光源など
技術データ/試験結果
高出力製品 -Wafer bonding技術の採用-
MED7P14およびMED7P14Cは発光層の下層に金属ミラーを貼付ける事により光の取り出し効率を向上させました。
従来製品比2倍の光出力を実現しています。また、現在更なる高光出力品MED7P25を開発致しました。
- Wafer Bonding技術
発光層の下層に金属ミラーを貼付けることにより光の取出し効率を向上させました。従来製品比2倍の光出力を実現しています。
製品の仕様
| 波長 （nm） |
型式 | 外観 | 寸法 （µm） | 光出力 （mW） |
放射束 （mW） |
遮断周波数 （MHz） |
順電流 （mA） （DC,RT） |
動作温度 （℃） |
側面漏れ光抑制 | 特長 | カタログ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 発光窓 | 長さ×幅×厚み | @20mA | @20mA | @20mA ±10mA |
||||||||
| 650 | MED7P14C |  |
φ160 | 520×340×150 | 2.0 | 3.4 | – | 50 | -40~85 | ◯ | 高出力、迷光抑制 | PDF:1,504KB |
