MED8P76A

特長

発光ダイオードシリーズ Star LED

大同特殊鋼のStar LEDは、有機金属気相成長法（MOCVD）を応用し、高信頼性で高性能・高出力を実現しています。

赤外点光源LEDダイ　MED8Pシリーズ

広帯域ブラッグ反射鏡（特許）を有する低故障率の高出力赤外点光源LEDダイで、光電スイッチやエンコーダなどの光源に最適です。

高出力、高速、高信頼性　微小発光窓形状

主な用途

エンコーダ、光電スイッチ、光センサ、照準器、光ファイバデータリンク、赤外パルス照明など

技術データ/試験結果

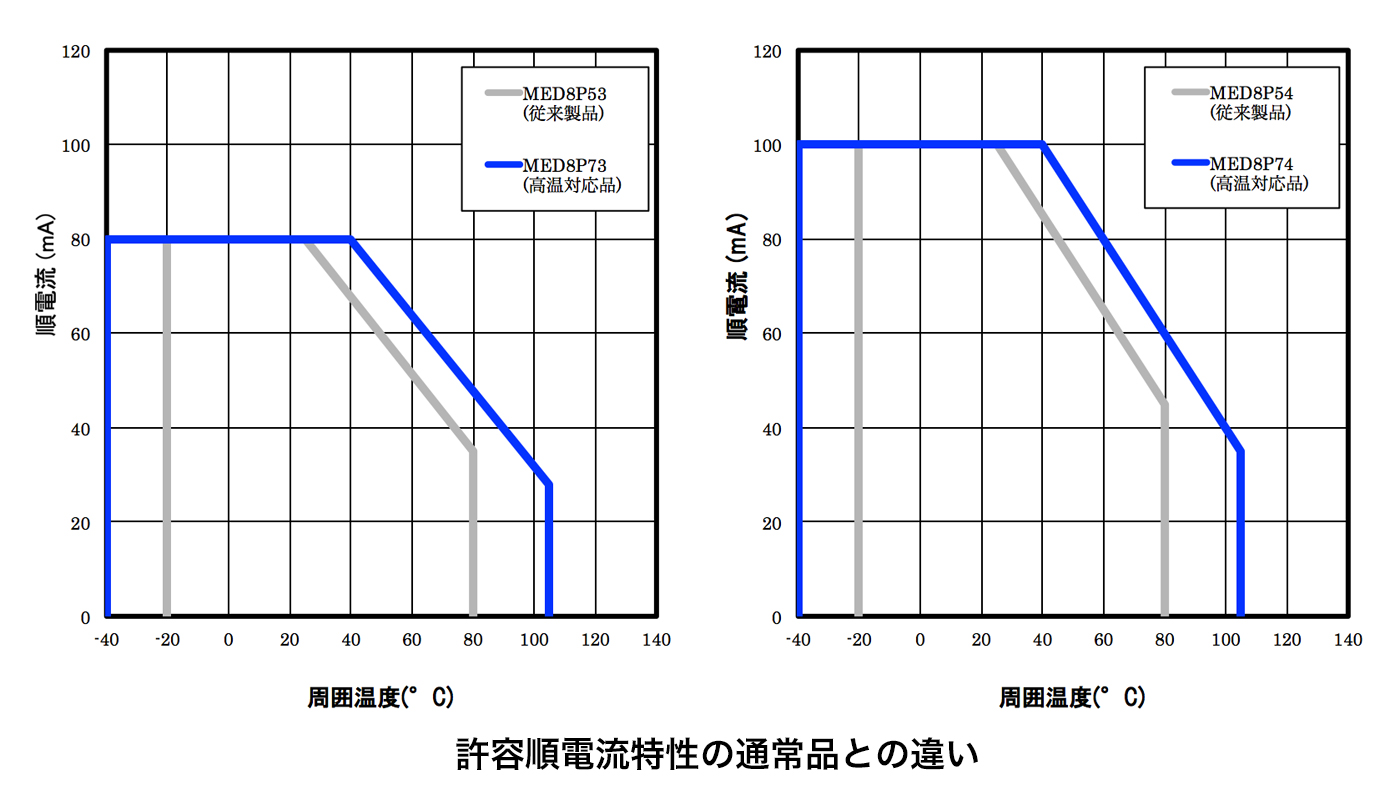

高温対策製品

高温対応品は、お客様のアプリケーションでの熱設計の自由度を向上致します。
LED製造条件管理の強化により、高温環境下での動作信頼性を向上しました。
また、昨今お客様のアプリケーションでの小型化、薄型化ニーズを受け、更なる高温対応品MED8P75,MED8P75A,MED8P76,MED8P76A,MED8P77,MED8P77Aを新たに開発致しました。
本製品は25/3リリース予定です。

迷光抑制品　－反射型エンコーダ向け

迷光抑制品は、受光素子と隣接して実装される反射型エンコーダ向けとして、ノイズ源となるLED側面からの迷光を抑制した製品です。

迷光抑制品

通常品

配光強度分布

• 反射型では、LEDと受光素子が同一平面に実装されるため、LEDからの側面漏れ光が、受光素子へのノイズとなってエンコーダの性能を低下させてしまいます。

透過型エンコーダと反射型エンコーダの違い

透過型エンコーダ

• LEDからの光は、スリットが入ったコードホイールを通過し、そのスリットパターンを受光素子で検知。

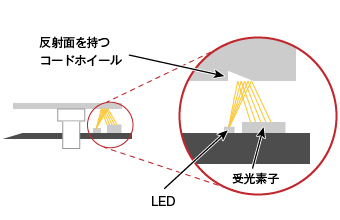

反射型エンコーダ

• LEDからの光は、反射パターンが刻まれたコードホイールで反射し、その反射パターンを受光素子で検知。
• 透過型エンコーダに比べ、小型・薄型化に有利。

製品の仕様
