DHA-GIGA
“DHA-GIGA” 是一款显著改善了超大型压铸模具所需的淬透性的模具钢。与传统的压铸模具钢相比，它具有更高的韧性，能够抑制铸造过程中的开裂，因此有助于提高 “一体化压铸时代” 下的模具寿命并降低总成本。
背景
作为轻量化和减少零部件数量以提升车辆续航能力和降低成本的措施之一，用铝合金铸造一体式车身骨架部件的 “一体化压铸工艺” 正在得到应用和发展。由于一体化压铸工艺所使用的铸造设备是锁模力超过6000吨的超大型压铸机，因此模具也是超大型尺寸的。传统的模具钢无法确保超大型模具所需的材料性能，铸造过程中的模具损伤成了问题。因此，我们开发出了这款适用于一体化压铸的、即使是大型模具也不易开裂的超大型压铸模具钢。
压铸模具质量要求
压铸模具主要是以水冷孔为起点的裂纹延展至模具成型面形成大开裂，从而对生产造成重大影响。由于模具的尺寸与要铸造的零件尺寸是成正比的，因此在一体化压铸工艺中所使用的超大型尺寸的模具，对韧性的要求更高。
钢种名
特长
通过改善淬透性，
确保超大型压铸模具心部也具有高韧性，
抑制铸造过程中的开裂

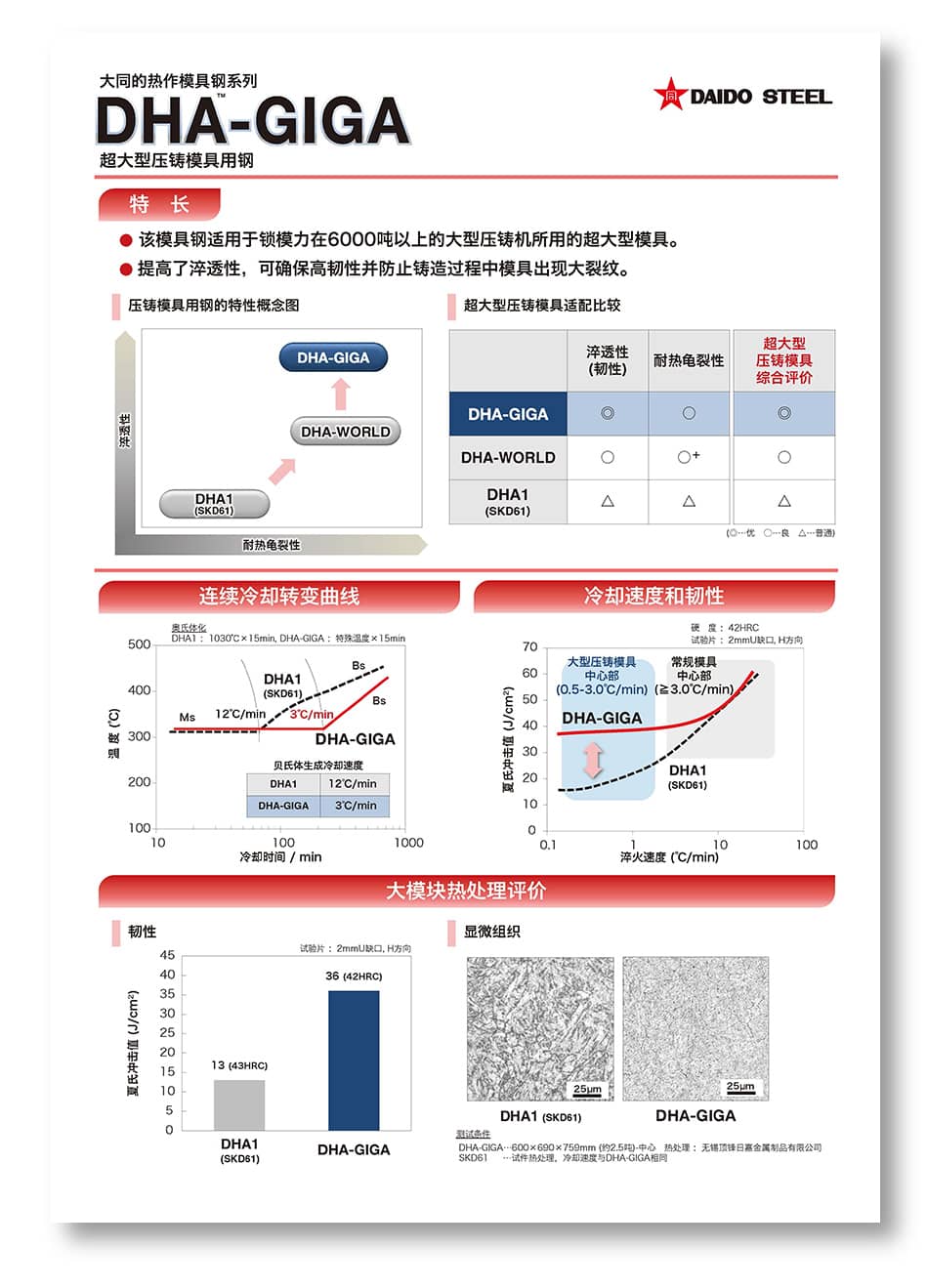

淬透性 (连续冷却转变曲线)
通过优化化学成分，大大抑制了粗大贝氏体组织 (一种降低韧性的组织) 的产生，实现了与一般热作模具钢 JIS SKD61 相比约4倍的淬透性。通过改善淬透性，可以获得从表层到中心的致密良好的金属组织，从而确保高韧性。
冷却速度和韧性
即使在超大型模具心部，预想冷却速度较慢的区域 (0.5～3.0℃/min)，也能获得高韧性。
了解更多其他特性
如果您想了解更多其他特性，可通过咨询页面与我们联系。
确认内容后，我们将与您联系。
