DSA™ D22

特長・化学成分

耐食合金として知られる、DSALOY™22 (UNS N06022 及び Hastelloy® C-22®相当) と同等の耐ガス腐食性を有しながら省合金化を図っています。また、DSALOY22 対比で優れた被削性を有しています。

※DSAは大同特殊鋼株式会社の登録商標または商標です

※DSALOY は大同特殊鋼株式会社の登録商標または商標です

※Hastelloy 及び C-22 は Haynes International, Inc. の登録商標です

代表成分

	化学成分 (mass%)
	Ni	Cr	Mo	Fe	W	Co	V	C	Si	Mn	P	S
DSALOY22 (UNS N06022) (Hastelloy C-22)	Bal.	20.0 -22.5	12.5 -14.5	2.0 -6.0	2.5 -3.5	≤2.5	≤0.35	≤0.015	≤0.08	≤0.50	≤0.02	≤0.02
DSA D22	Bal.	23	9	16	≤1.0	≤2.5	≤0.35	≤0.015	≤0.08	≤0.50	≤0.02	≤0.02

耐ガス腐食性

250℃の各種ハロゲンガス (HF、HCl、HBr：乾式) に5時間暴露した際の、ハロゲン成分の侵入深さを比較しています。
いずれのガス種においても、DSALOY22 と同等の耐ガス腐食性を有しています。

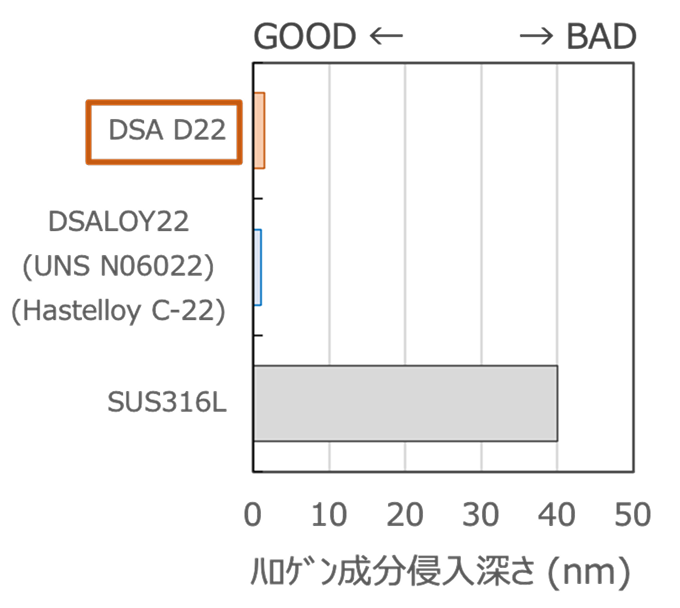

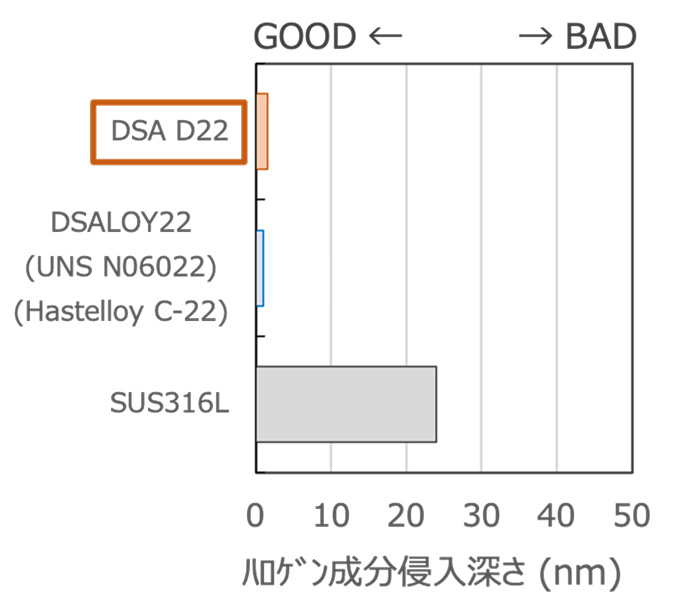

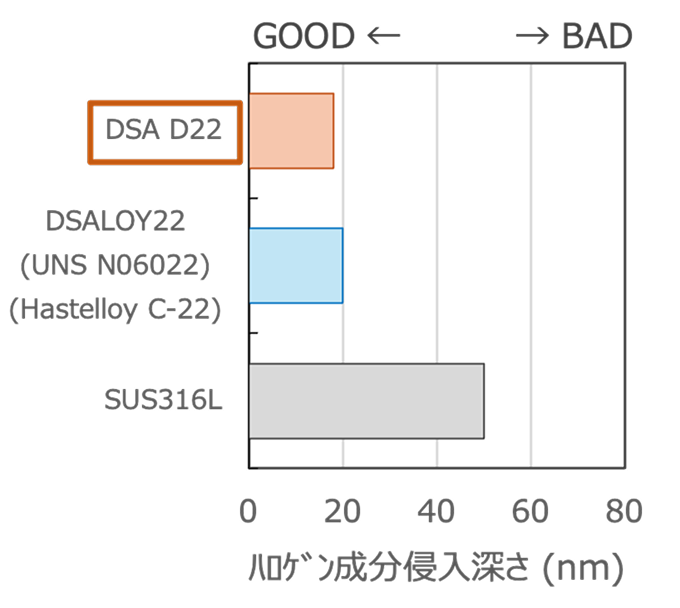

乾式ガス腐食試験 (ハロゲン成分侵入深さ比較)

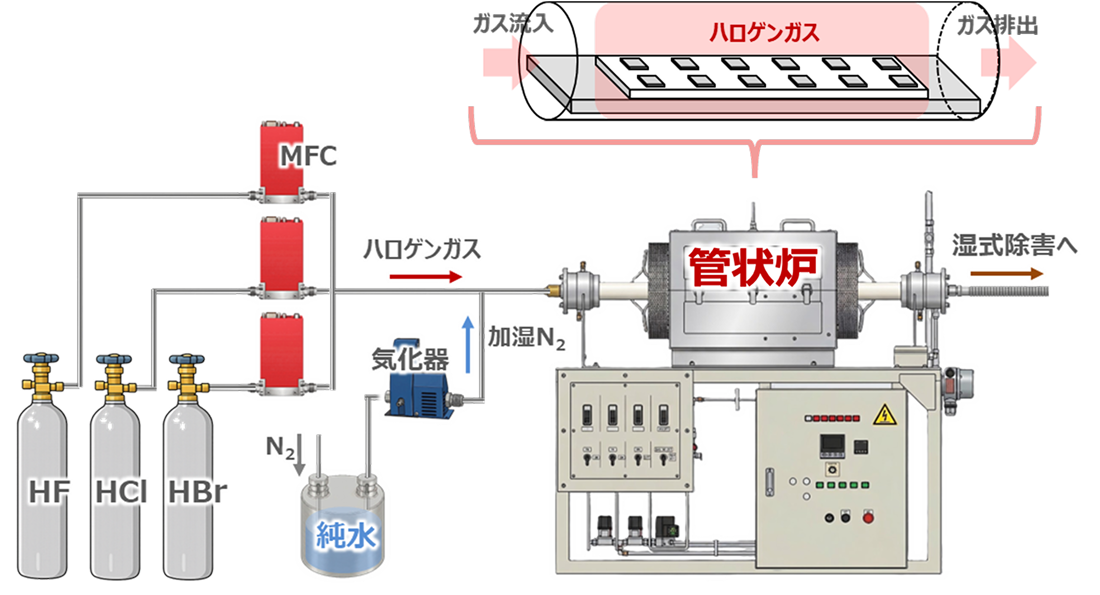

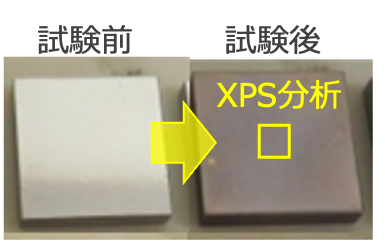

ガス腐食試験方法

装置スペック

試験温度	最大800℃
圧力	10Pa ～ 90kPa
湿度制御	可 （10%以上 @25℃）

被削性

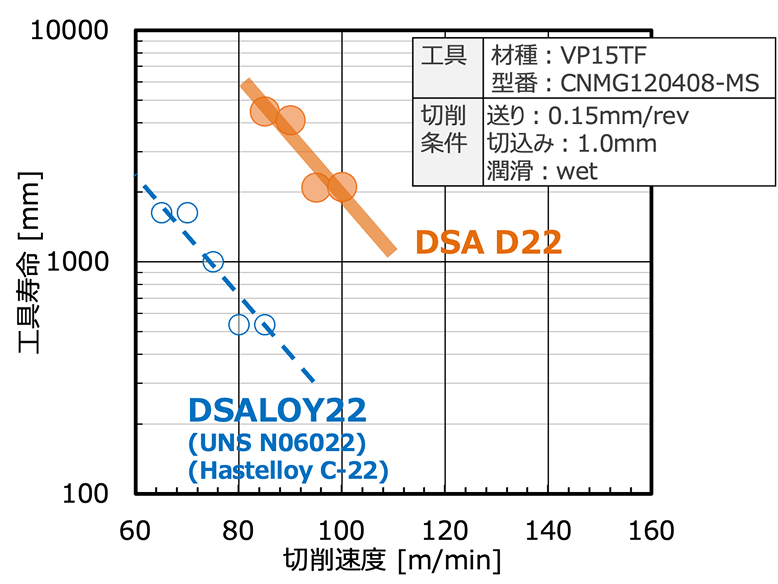

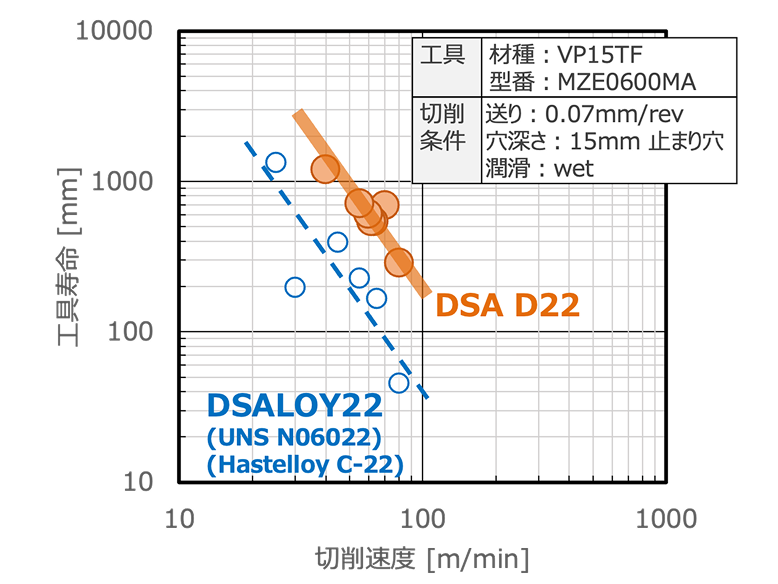

ドリル寿命試験、旋削試験のいずれにおいても、DSALOY22 対比で優れた被削性を有しています。

機械的性質・物性値

機械的性質

固溶化熱処理後
0.2%耐力 MPa	引張強度 MPa	伸び %	絞り %
290	650	59	81

物性値

線膨張係数

温度 ℃	30～100	30～200	30～300	30～400	30～500	30～600	30～700	30～800	30～900
×10-6/K	12.4	13.2	13.6	14.0	14.2	14.6	15.1	15.6	16.0

熱伝導率・比熱

温度 ℃	25	100	200	300	400	500	600	700	800	900
熱伝導率 W/(m・K)	10.1	11.5	13.0	14.6	16.6	18.4	20.6	22.6	24.8	26.3
比熱 J/(kg・K)	421	434	445	460	479	496	520	538	583	596

ヤング率・剛性率

温度 ℃	24	100	200	300	400	500	600	700	800	900
ヤング率 GPa	196.7	193.2	188.2	182.8	177.8	172.9	166.5	158.9	150.0	141.1
剛性率 GPa	74.6	73.4	71.5	69.5	67.6	65.8	63.4	60.6	57.5	54.2

密度
