特長
高温強度と耐食性を兼ね備えた析出強化型のNi合金粉です。
3Dプリンタによる造形物の機械特性においては、最大700℃まで良好な引張強度、疲労強度、クリープ強度が特徴となっています。
造形物の主な用途
- ガスタービン部品
- 液体燃料および排気システム
- 高速機体部品
- 計測機器
- 高温環境使用部品
代表成分
代表的な組成(mass%)
| C | Ni | Cr | Mo | Ti | Al | Nb+Ta | Fe |
|---|---|---|---|---|---|---|---|
| 0.03 | 53 | 19 | 3 | 1 | 0.5 | 5.1 | Bal. |
製品粒度
| 造形方式 | 代表粒子径（μm） |
|---|---|
| SLM | -53/+25 |
| LMD | -150/+53 |
造形物組織

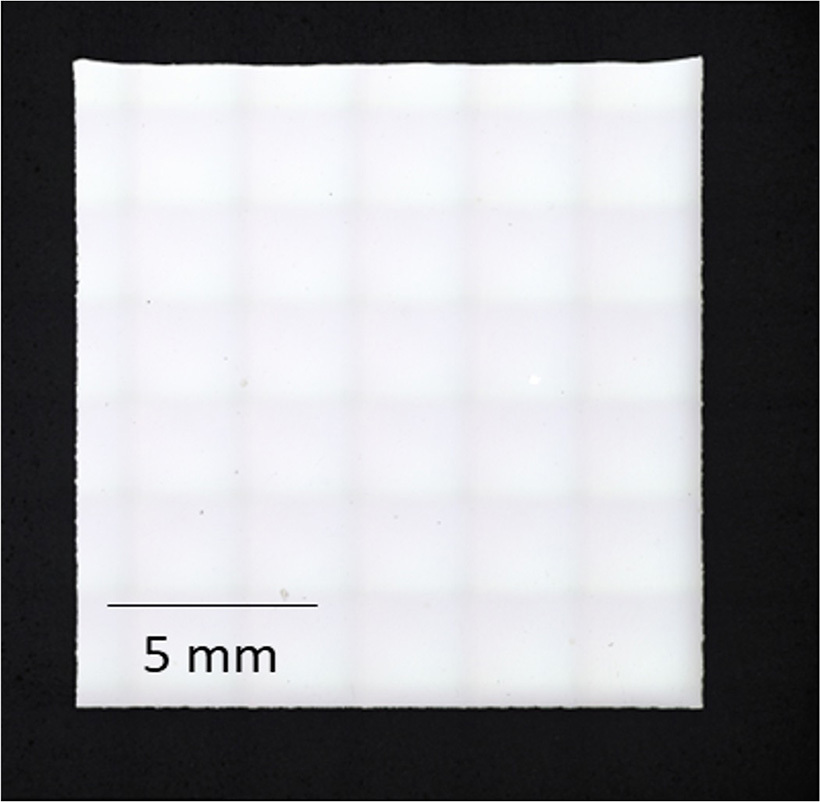

造形まま断面
造形密度：面積率99.9%以上
比重：8.23g/cm3
ミクロ組織

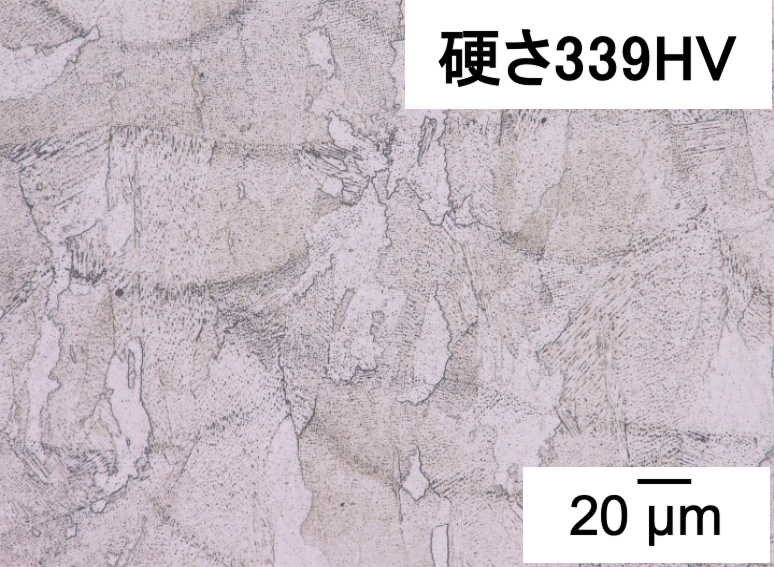

造形のまま

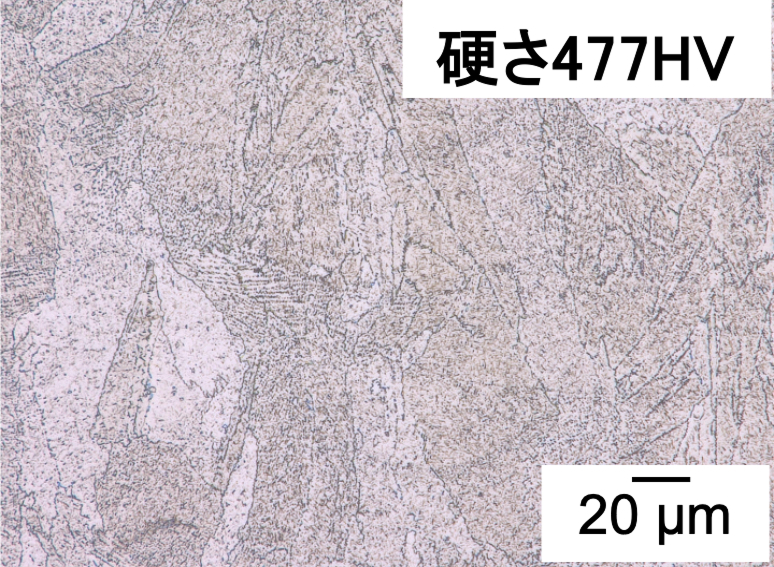

熱処理後
造形物*1機械特性
①引張特性*2
| 方向 | 試験温度 | 状態 | 耐力 （MPa） |
引張強さ （MPa） |
伸び （%） |
絞り （%） |
|
|---|---|---|---|---|---|---|---|
| AMDAP™ R718 |
X-Y方向 （水平方向） |
室温 | 造形まま | 819 | 1108 | 27 | 38 |
| 熱処理*3後 | 1333 | 1546 | 14.3 | 18.2 | |||
| 649℃ | 熱処理後 | 1113 | 1258 | 11.5 | 14.1 | ||
|
Z方向 （造形方向） |
室温 | 造形まま | 637 | 973 | 36 | 49 | |
| 熱処理後 | 1212 | 1389 | 19.2 | 32.3 | |||
| 649℃ | 熱処理後 | 1004 | 1144 | 23.6 | 35.1 | ||
|
（参考） AMS 5662規格 |
X-Y方向 | 室温 | 熱処理後 | ≧1034 | ≧1241 | ≧6 | ≧8 |
| 649℃ | 熱処理後 | ≧862 | ≧965 | ≧6 | ≧8 | ||
| Z方向 | 室温 | 熱処理後 | ≧1034 | ≧1276 | ≧12 | ≧15 | |
| 649℃ | 熱処理後 | ≧862 | ≧1000 | ≧12 | ≧15 |
②クリープ破断特性*4（649℃, 689MPa）
| 方向 | 状態 | 破断時間 （hr） |
伸び （%） |
絞り （%） |
|
|---|---|---|---|---|---|
| AMDAP™ R718 |
X-Y方向 （水平方向） |
熱処理*3後 | 125 | 1.3 | 2.5 |
| Z方向 （造形方向） |
熱処理後 | 123 | 10.9 | 11.7 | |
| （参考） AMS 5662規格 |
－ | 熱処理後 | ≧23 | － | － |
*1 EOS M290による造形
*2 試験方法：（室温）ASTM E8準拠,（649℃）ASTM E21準拠
*3 熱処理条件（AMS5662準拠）
１．溶体化処理：968℃ ×1h, 水冷
２．時効処理：718℃ ×8h→56℃/hで炉冷→621℃ ×8h, 空冷
*4 試験方法：ASTM E139準拠（平滑試験片）
製品一覧
