脱ワックス、焼結、冷却を1室内で行うことができる横型の焼結炉です。金属粉末の焼結処理の他、セラミックスの焼成処理や一般金属熱処理にも適用可能です。
用途
粉末成形体（鉄合金系、ステンレス系、希土類系）の脱バインダー、焼結、冷却処理
セラミック焼成
その他金属加熱処理一般
特長
マッフル式採用
脱ワックス、脱ガス時に発生した有害ガスによる炉構成物質の汚染、破損が軽減され、かつ焼結時にはクリーンな雰囲気で焼結が行われます。またマッフルにより良好な温度分布が得られます。
高温処理を実現
炉内はカーボン部品で構成することで最高2300℃（オプション）の炉内温度を実現します。
ワックスキャッチャ装備
用途に合わせたワックスキャッチャを装備し、安定した真空排気を実現します。
さまざまな機能をオプション対応
- 加熱雰囲気の加圧対応（真空～950kPaG）
- 冷却処理時の加圧対応（～950kPaG）
仕様
| 形式 | SHM-532 | SHM-643 | SHM-754 | SHM-1565 | SHM-1586 |
|---|---|---|---|---|---|
| 有効寸法 (L×W×H)(mm) |
500×300×200 | 600×400×300 | 750×500×400 | 1500×600×500 | 1500×800×600 |
| 積載重量 (グロスkg) |
80 | 120 | 250 | 800 | 1200 |
| 常用温度(℃) | 550～1250（最高1350）（高温仕様：2200（最高2300）(オプション）） | ||||
| 冷却時雰囲気 | 真空～190kPaG(N2、Ar)（高圧仕様：～950kPaG(N2、Ar）（オプション）） | ||||
| 加熱時雰囲気 | 真空～190kPaG(N2、Ar) | ||||
| 到達真空度(Pa(abs)) | 0.13（高真空仕様：0.007（オプション）） | ||||

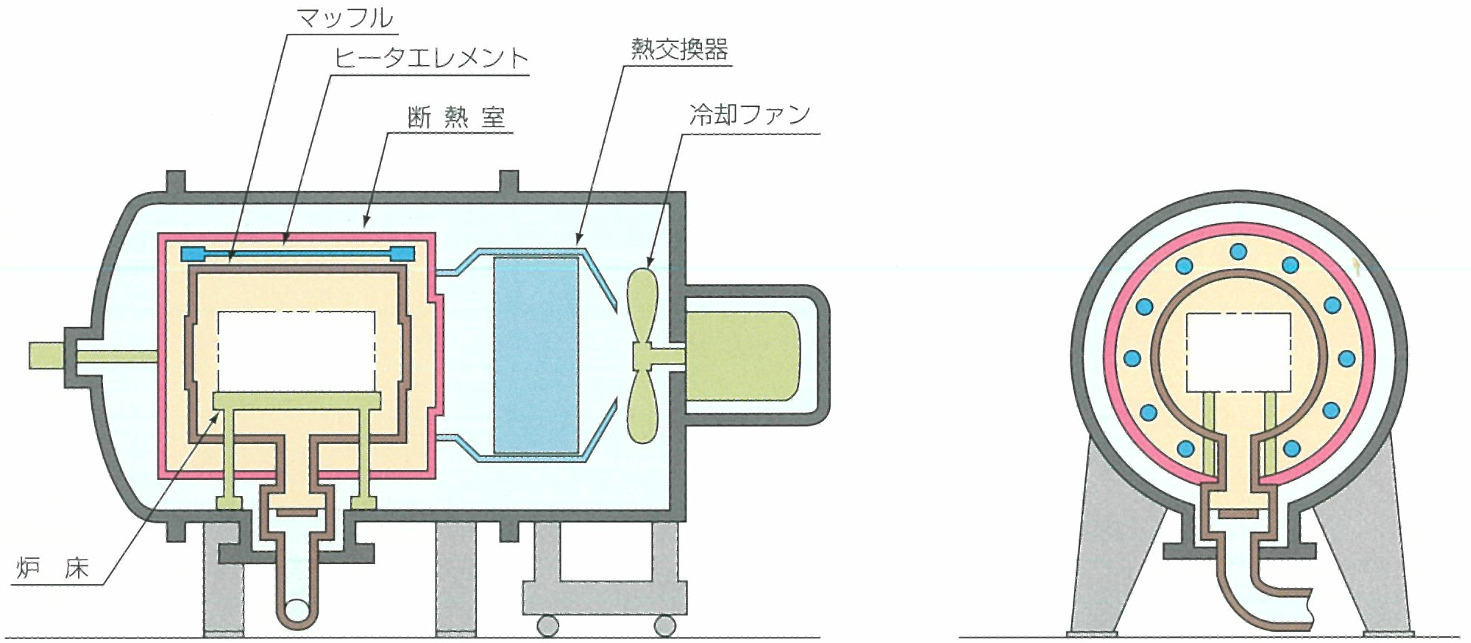

構造
