特長
シールド磁界の強さに応じて高感度な高透磁率材(MEN®PC-2S)と強磁界に対応した高飽和磁束密度材(DF42N)の金属箔をご提案【対応周波数帯】
主な用途
センサやケーブルへの磁気遮蔽、またそれらのノイズ発生を軽減します。
高感度用・強磁界用：フレキ・ケーブル

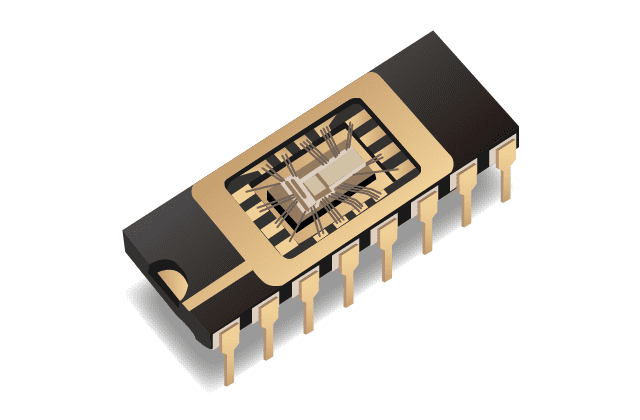

高感度用・強磁界用：電源・制御IC
強磁界用：ワイヤレス給電
主な特性
複素比透磁率の周波数特性
厚み10μmがもっとも高周波向きの用途に適しています。ただし、板厚により磁気シールド効果を高めることも可能ですので、適応磁界の強度に応じて厚みをご選択いただけます。
150kHz以下の帯域では高感度用PC2Sの厚み50μm、30μmの製品がお勧めです。
技術データ/試験結果

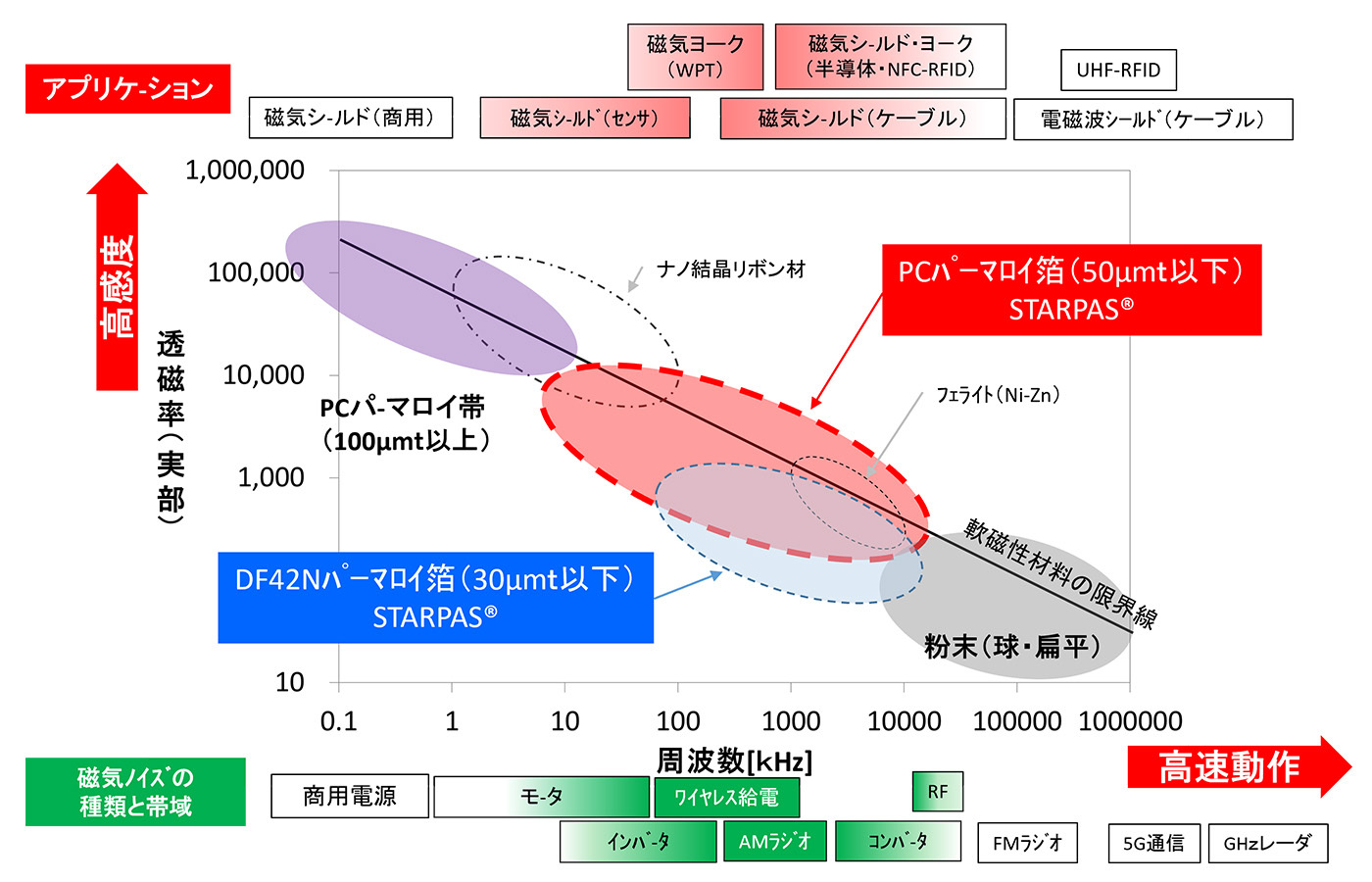

パーマロイ箔材の対応周波数帯
10kHz～10MHzの帯域の磁気シールドをご提供
高感度用途にはSTARPAS®-PC2Sが適しています。

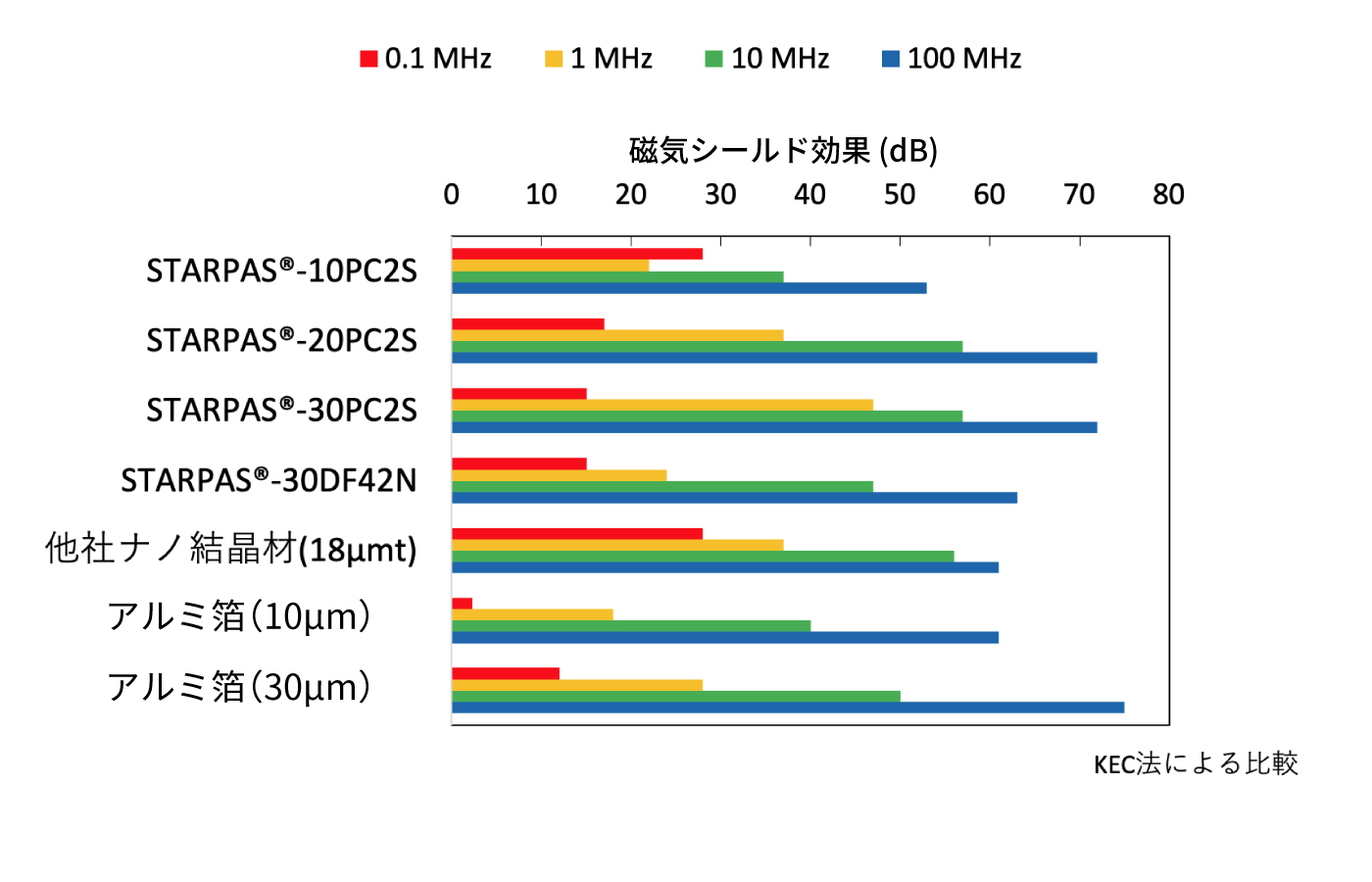

高周波における磁気シールド性能
1MHzではアルミ(非磁性)にはない高いシールド性を示します。また、高周波においても電磁波シールドとして機能します。

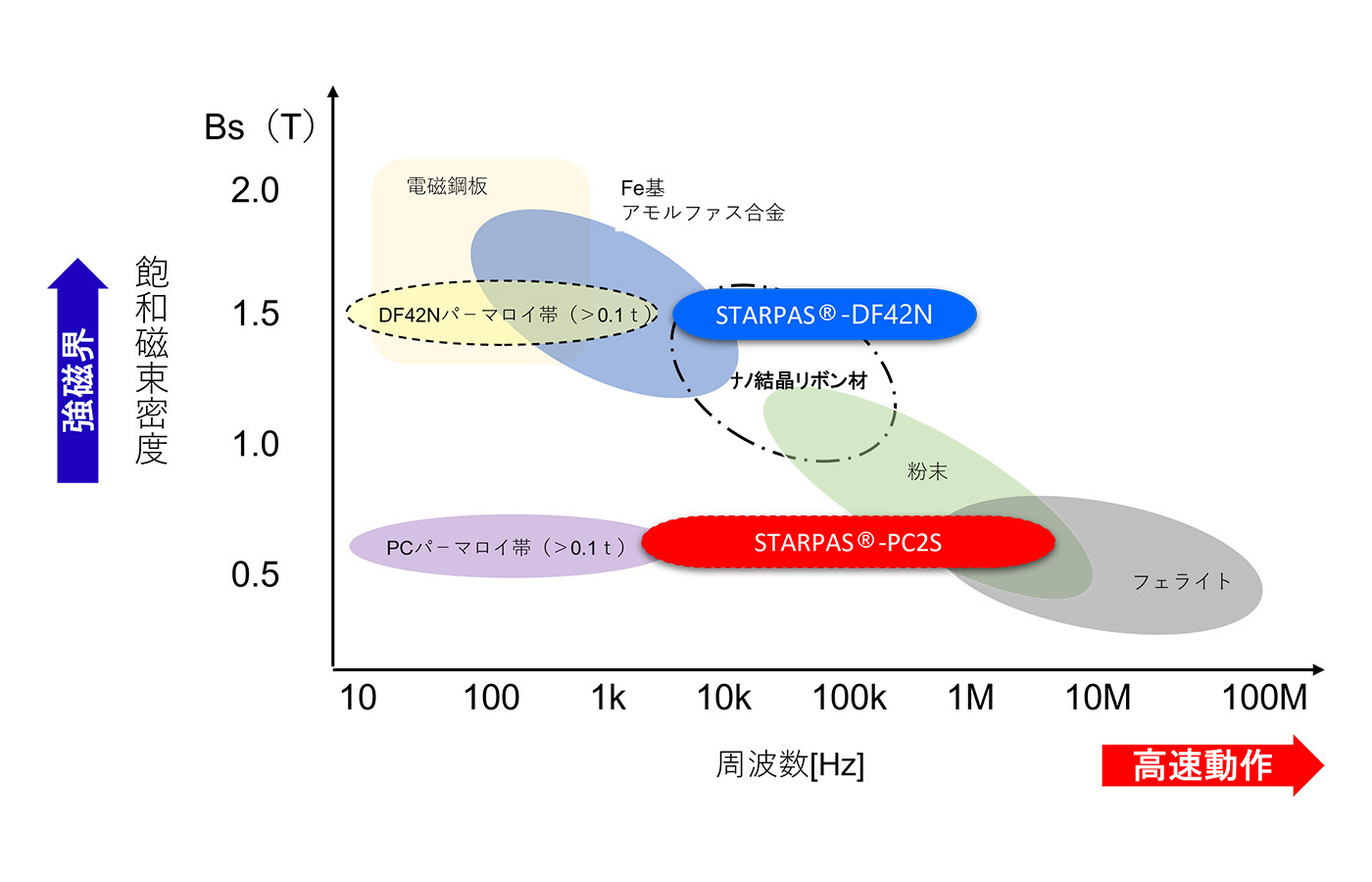

パーマロイ箔材の対応周波数帯(磁界強度を示す飽和磁束密度)
10kHz～10MHzの帯域の磁気シールド・ヨーク材をご提供
強磁界用途にはSTARPAS®-DF42Nが適しています。

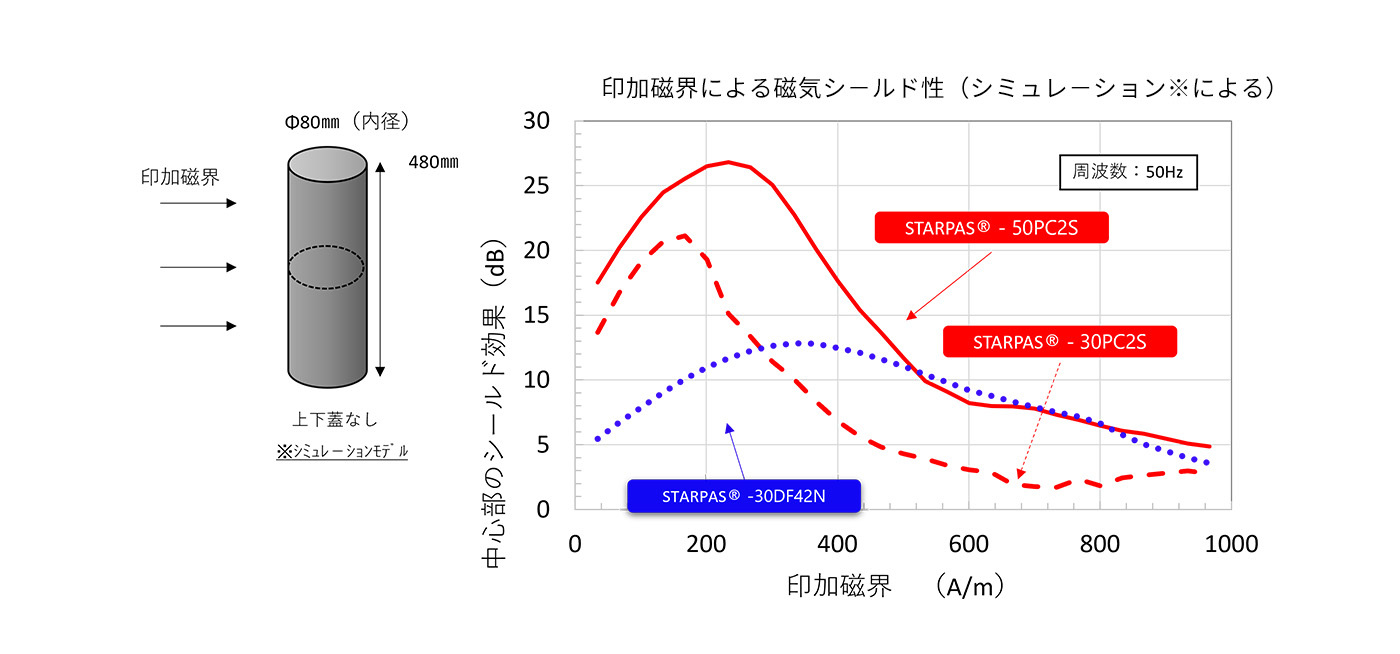

パーマロイ箔材の対応周波数帯(磁界強度による磁気シールド性能)
STARPAS®-PC2Sは、弱磁界で高いシールド性を示します。また、STARPAS®-DF42Nは、強磁界でもシールド性を維持します。

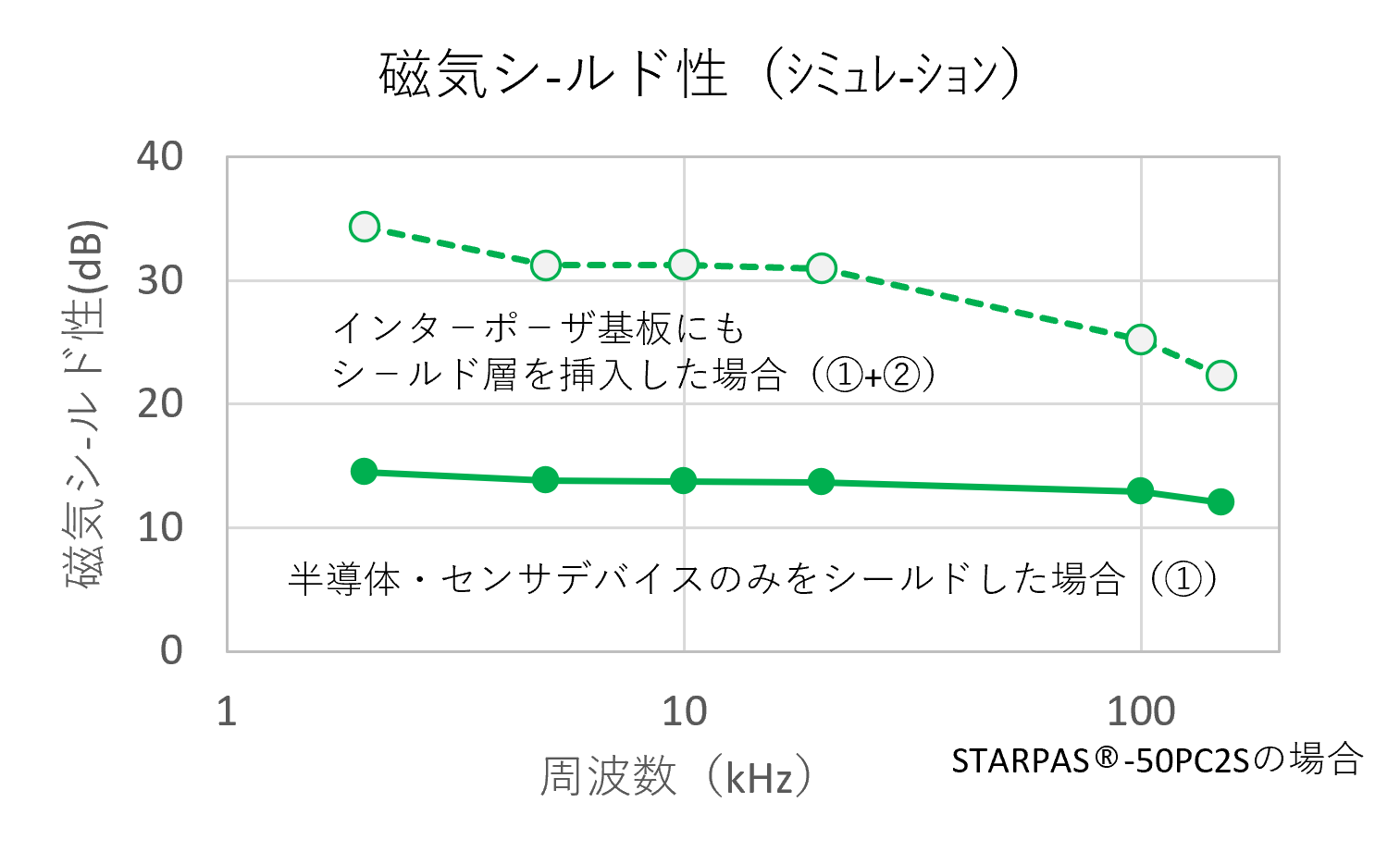

磁界イミュニテー試験(ISO 11452-8準拠)による磁気シールド性能比較

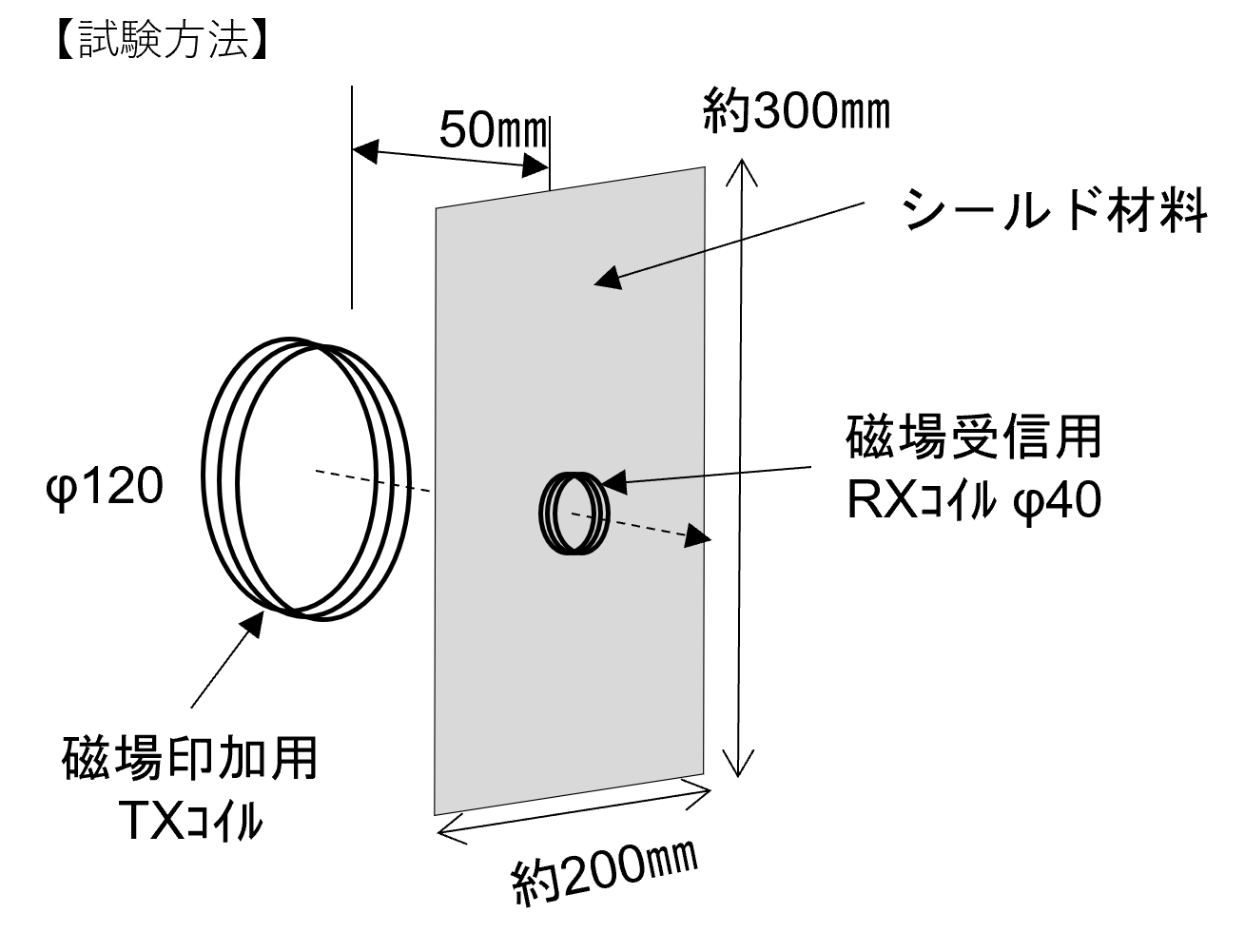

シ－ルド材料は、もっとも厳しい配置条件となるよう磁界に垂直に設置

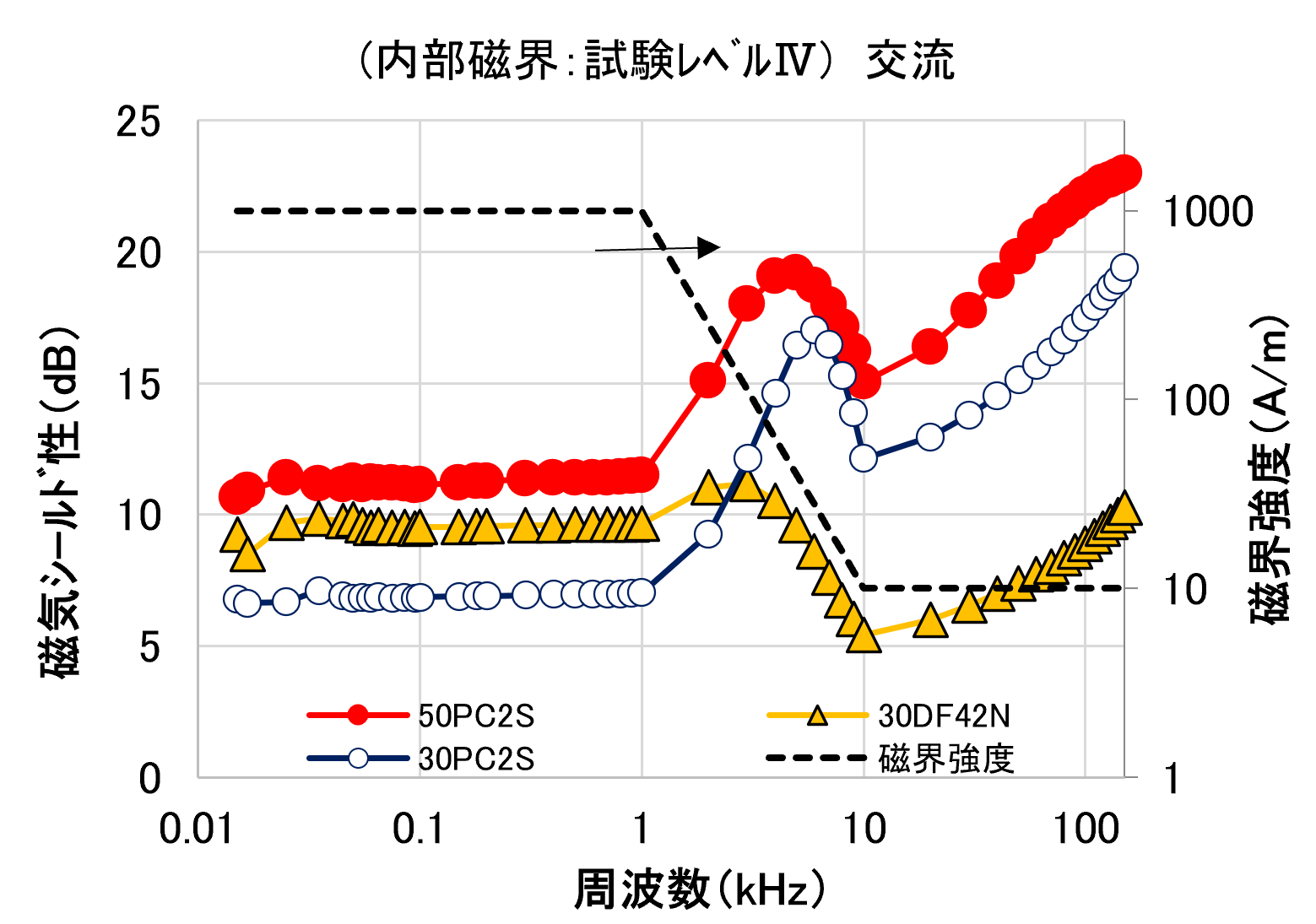

インバ－タ磁気ノイズ抑制効果(EMIシールド)

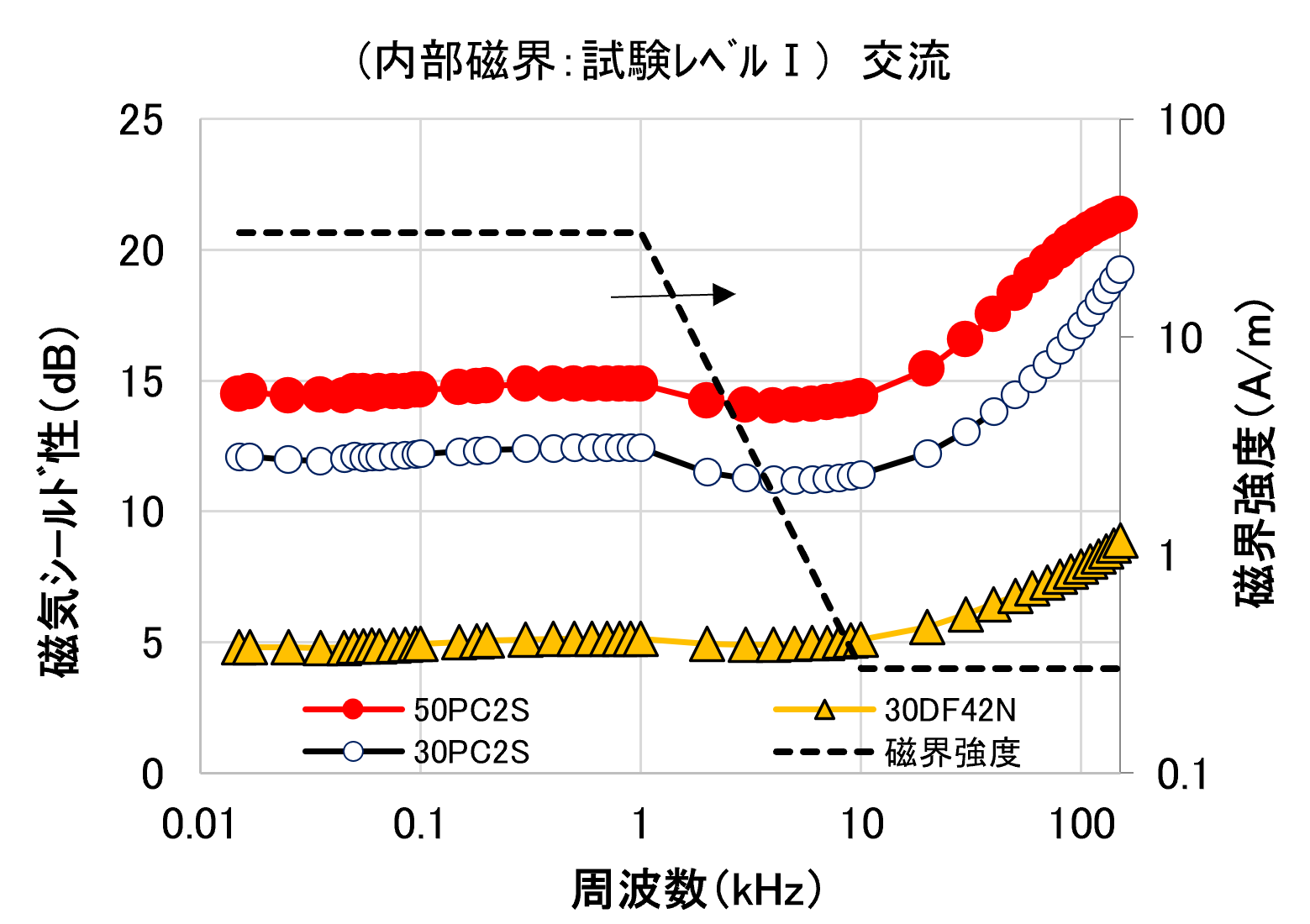

半導体・センサデバイスへの磁気ノイズ抑制効果(EMSシールド)

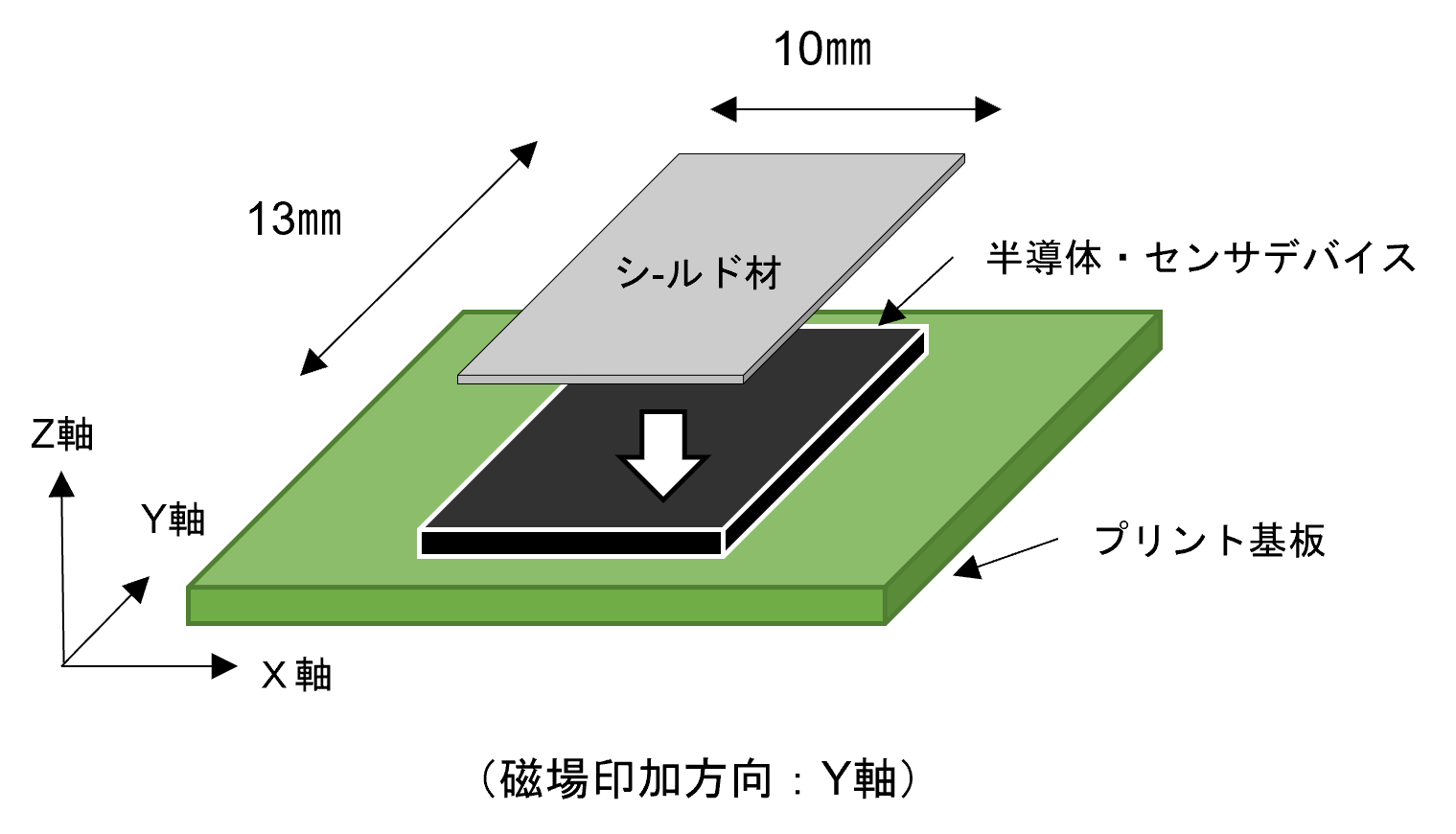

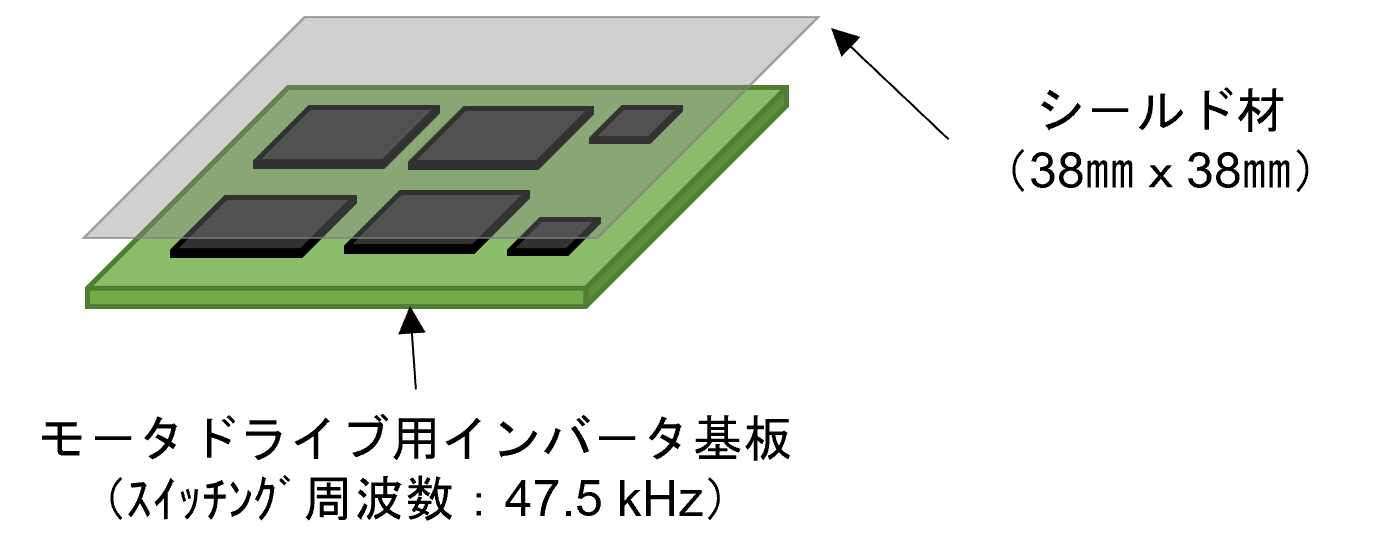

【半導体・センサデバイスのみにシールド材を貼り付ける場合】
【インタ－ポ－ザ基板にもシ－ルド材を付与する場合】
試験条件(ISO 11452-8_2015)

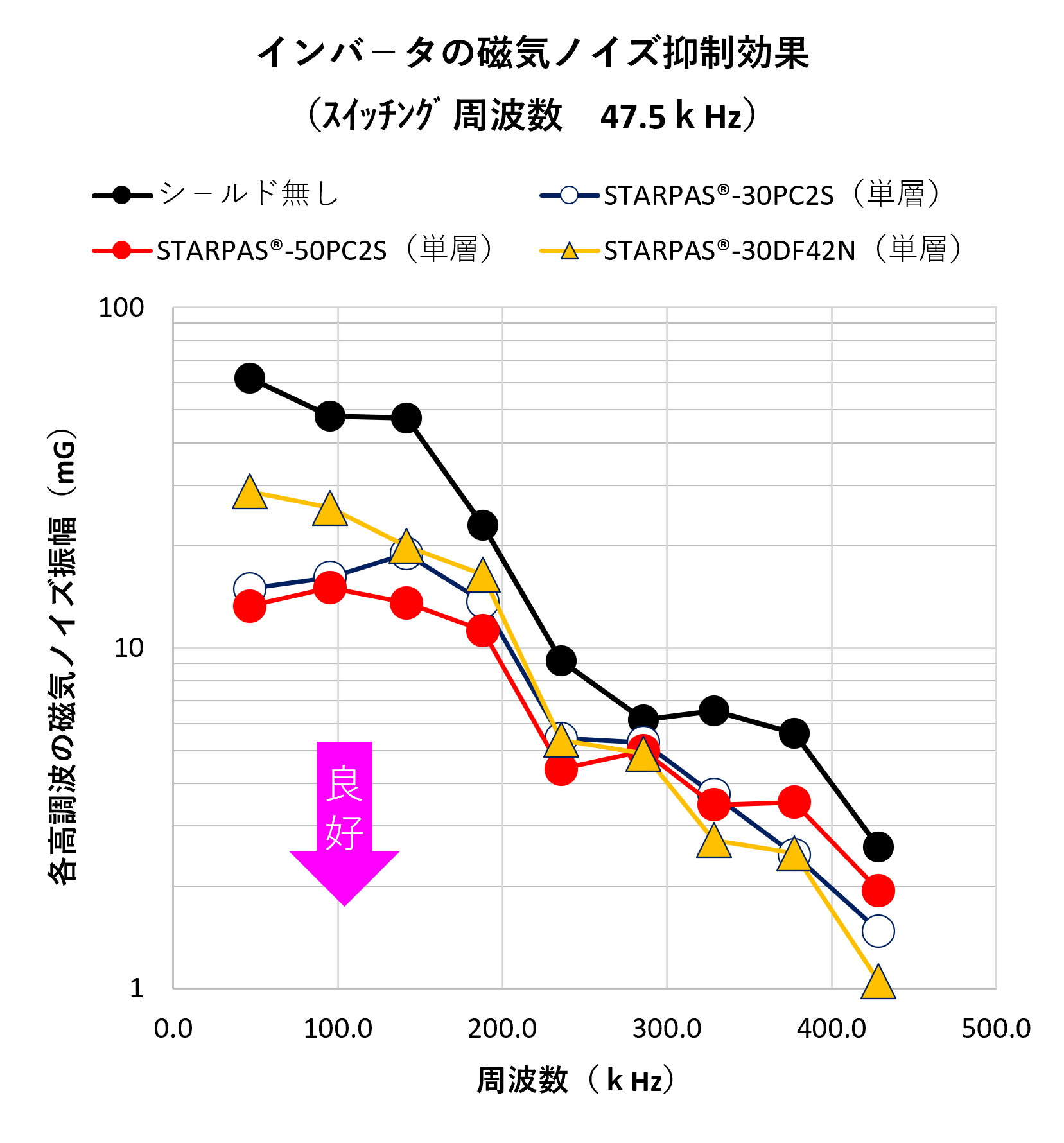

磁界イミュニティ試験(試験レベル4での比較)

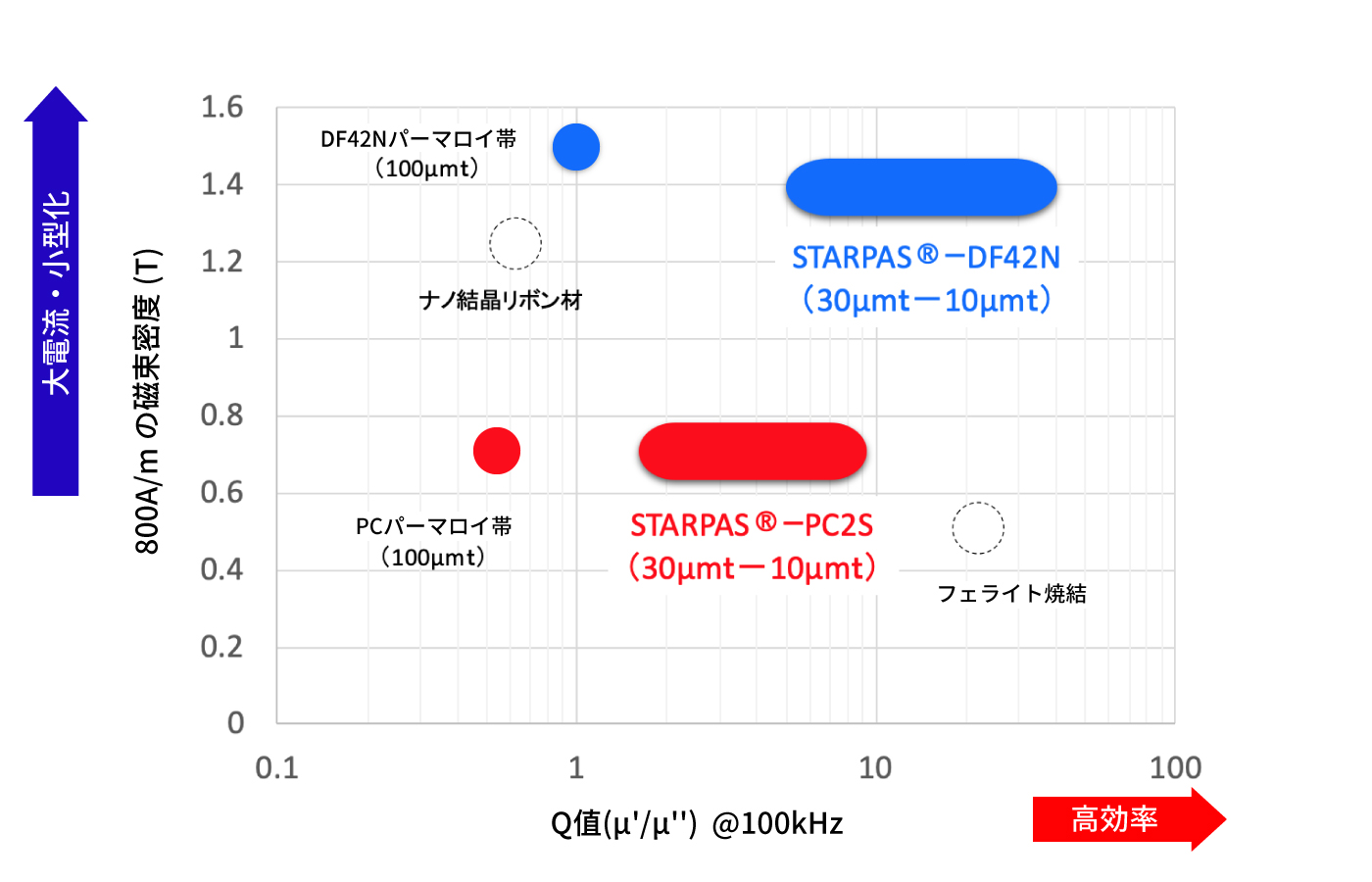

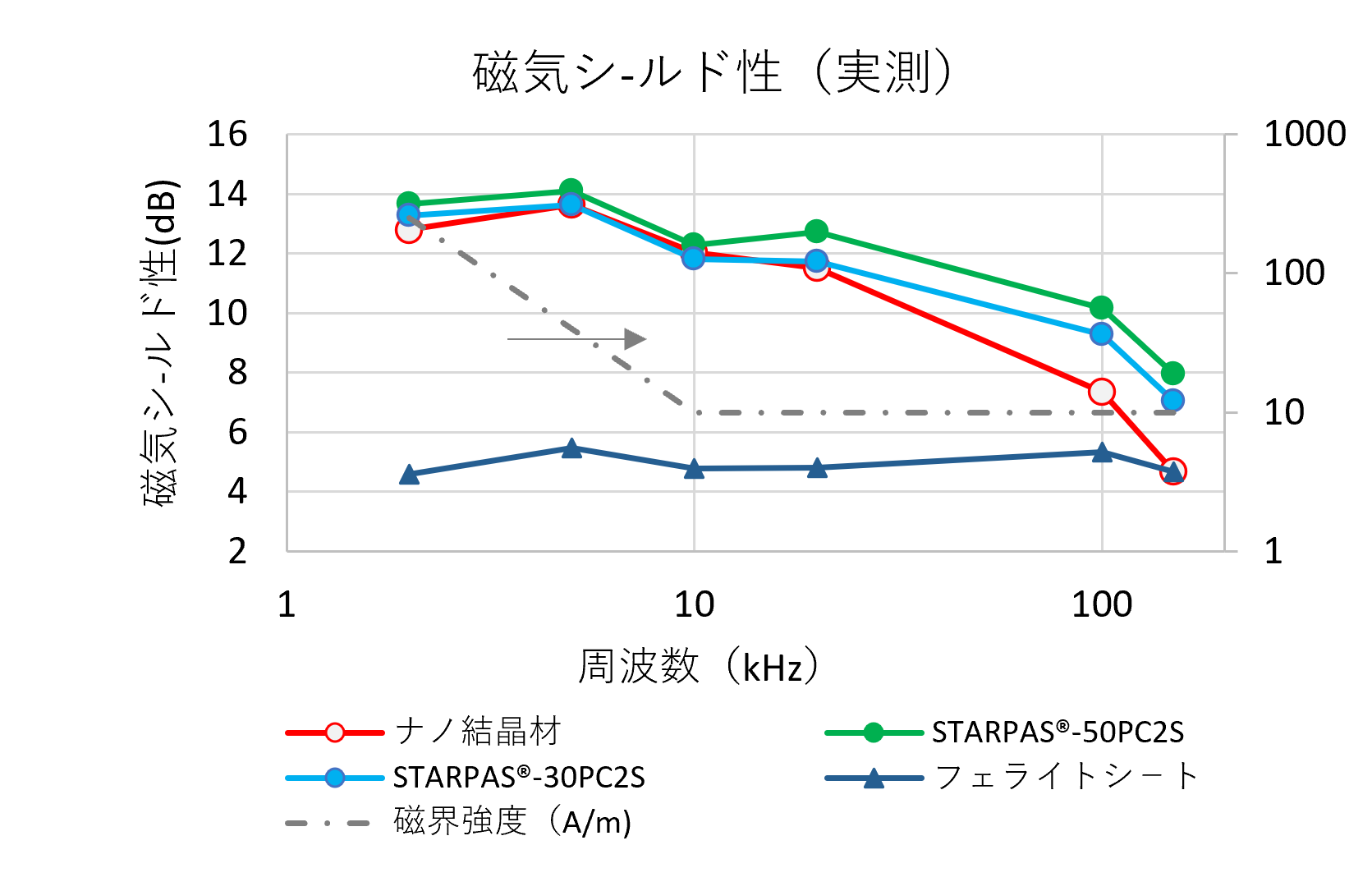

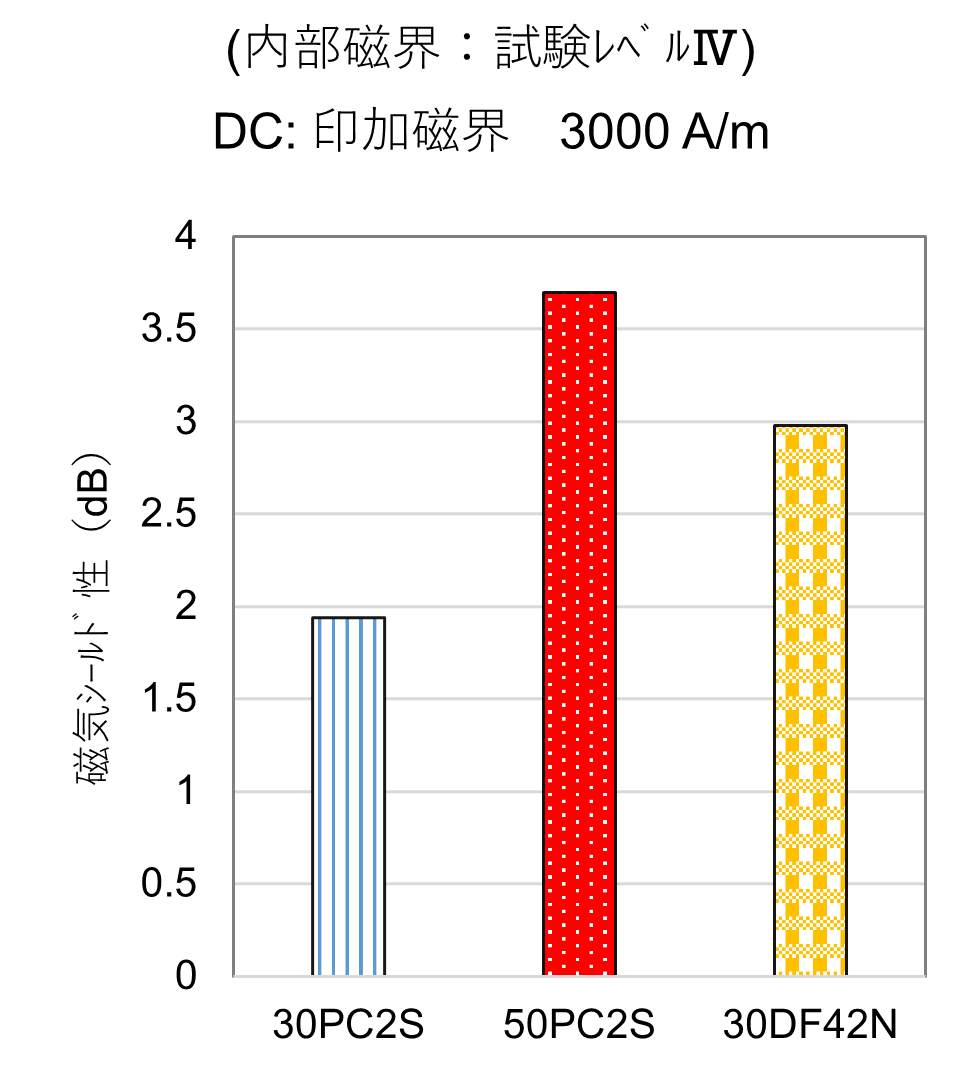

パーマロイ箔材の損失性能
高効率な磁気ヨーク材をご提供(ワイヤレス給電用シート)

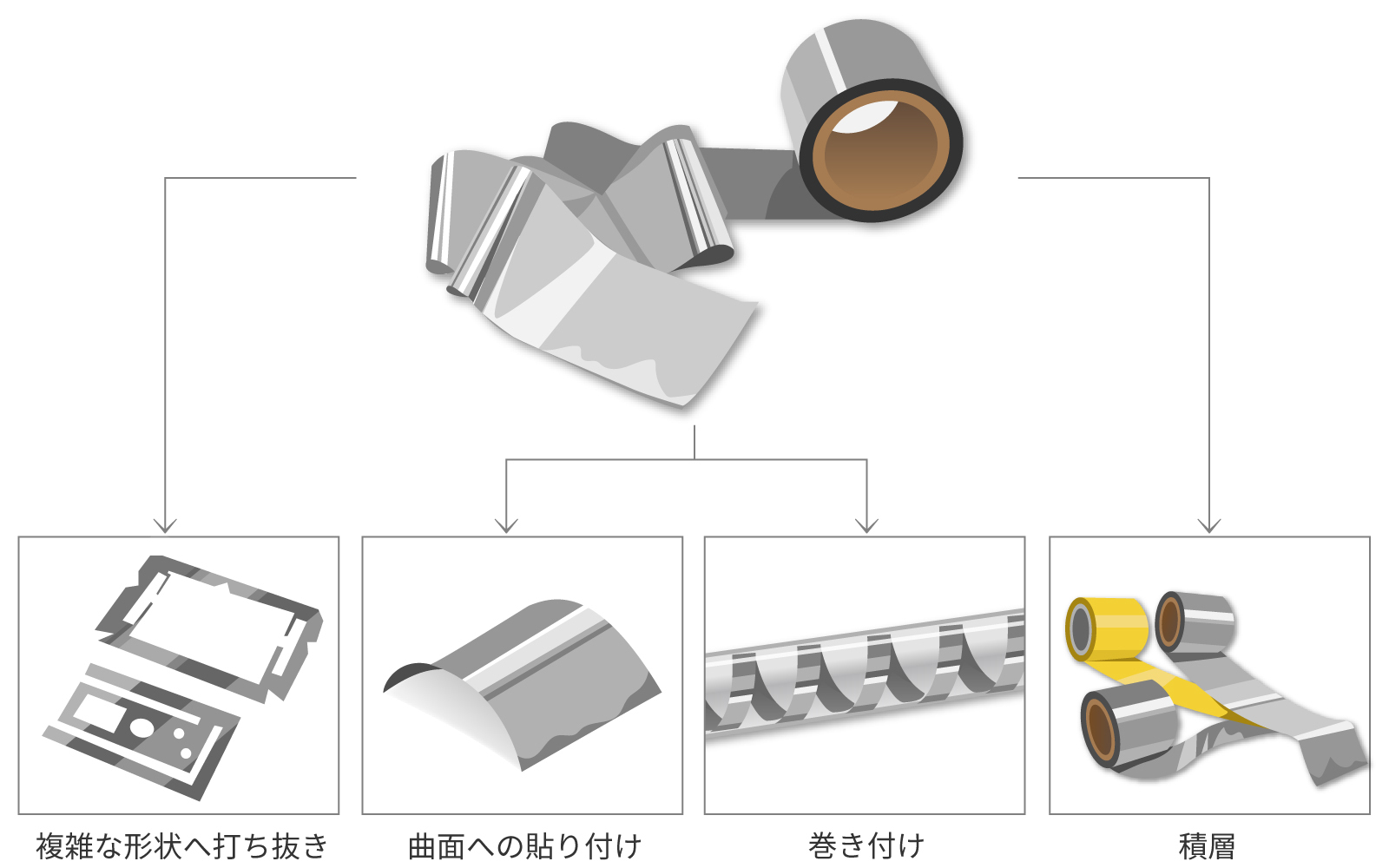

扱いやすい素材性能
加工性に優れた柔軟な素材、応用のシーンが広がります。
製品の仕様
強磁界タイプ(数10A/m以上のパワー系のシールドに対応)
| 材質 | 厚さ | MOQ 長さ／重量 |
製品幅 | 最大延長 | 帯域 | |
|---|---|---|---|---|---|---|
| DF42N | 30µm | 100m | 2.4kg | 100mm | 1900m以下 | 50kHz以上の 周波数帯向け |
直流特性(参考値)
| 初透磁率 (μi) |
最大透磁率 (μm) |
磁束密度(B)(T) (印加磁界 800A/m) |
保磁力(Hc) (A/m) |
|---|---|---|---|
| 1,700 | 9,400 | 1.42 | 50 |
各周波数における複素比透磁率μr
| 1kHz | 100kHz | 1MHz | 10MHz |
|---|---|---|---|
| 1,600 | 1,500 | 800 | 180 |
