特長
高い磁性を保持しながら被削性に優れた電磁ステンレス
電磁バルブをはじめとする各種リレー機構の鉄心用として、耐食性の良い磁性材料が要求されています。鉄心材料は電磁純鉄、けい素鉄などにメッキを施して使用していますが、使用環境の悪化や使用途中でのメッキの剥離、摩擦などによるトラブルを防ぐため電磁ステンレスが注目されています。
大同特殊鋼では、極低炭素のクロム系ステンレス鋼をベースに成分調整を行って高い磁性を保持するとともに、快削純鉄の経験を活かして、被削性の優れた電磁ステンレスも製造しています。当社の製造する電磁ステンレスには13％クロムと18％クロムのものがあり、18％クロムは電磁気特性、折曲げ絞り性が優れています。
耐食性
MER1Fは通常の屋内で使用される機器、部品にメッキなどの表面処理を施すことなく使用してもさびを生じません。
主な用途

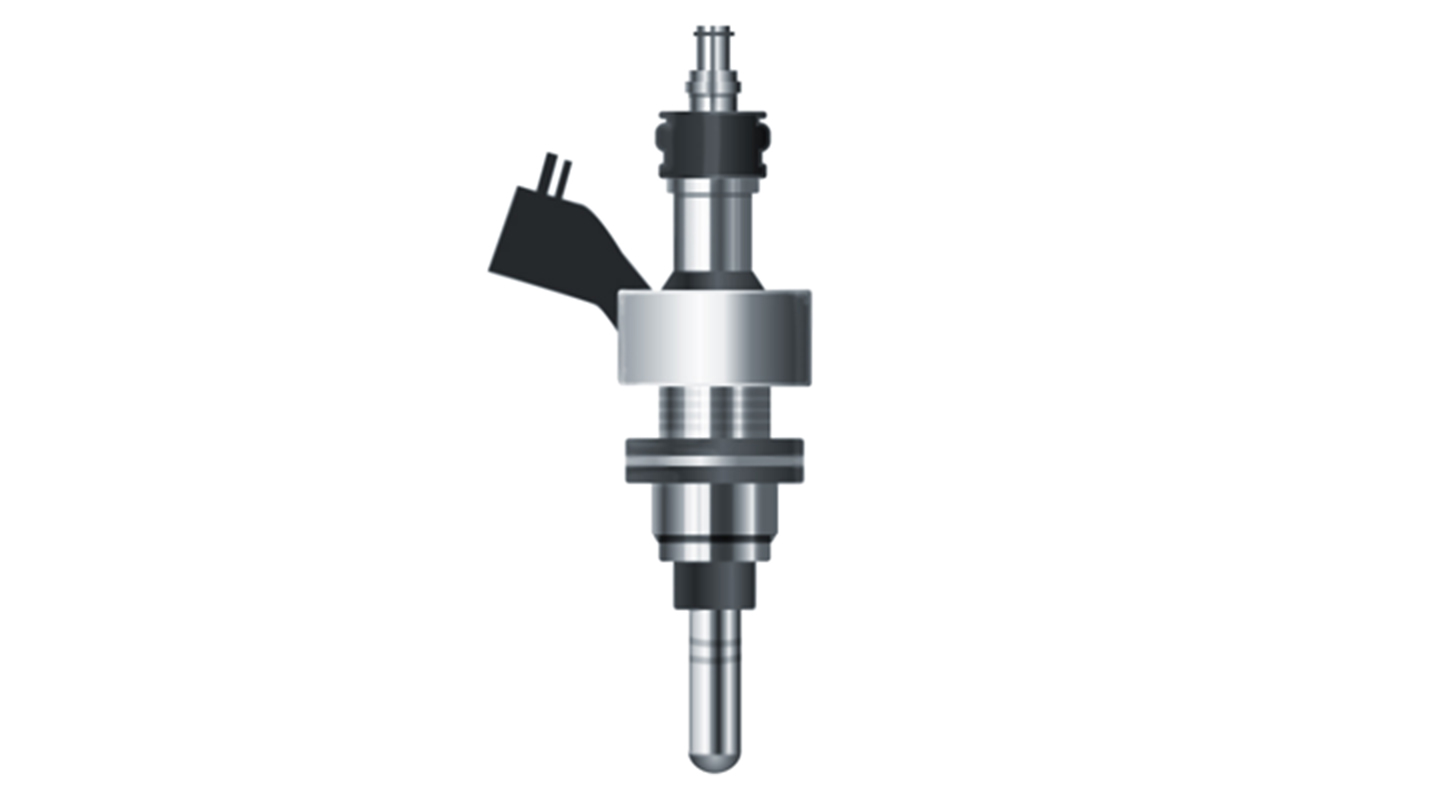

インジェクタ
代表成分
(%)
| 種類 | 記号 | 用途 | C | Si | Mn | P | S | Cr | Al | Pb |
|---|---|---|---|---|---|---|---|---|---|---|
| 13％クロム電磁ステンレス | MER1F | 快削 | ≦0.03 | 0.9 | ≦0.4 | ≦0.03 | ≦0.03 | 13.5 | 0.25 | 0.2 |
機械的性質
| 記号 | 0.2%耐力 (N/mm2) |
引張強さ (N/mm2) |
伸び (%) |
絞り (%) |
硬さ | 備考 |
|---|---|---|---|---|---|---|
| MER1F | 265 | 431 | 40 | 70 | HB143 | 焼なまし棒 |
技術データ/試験結果

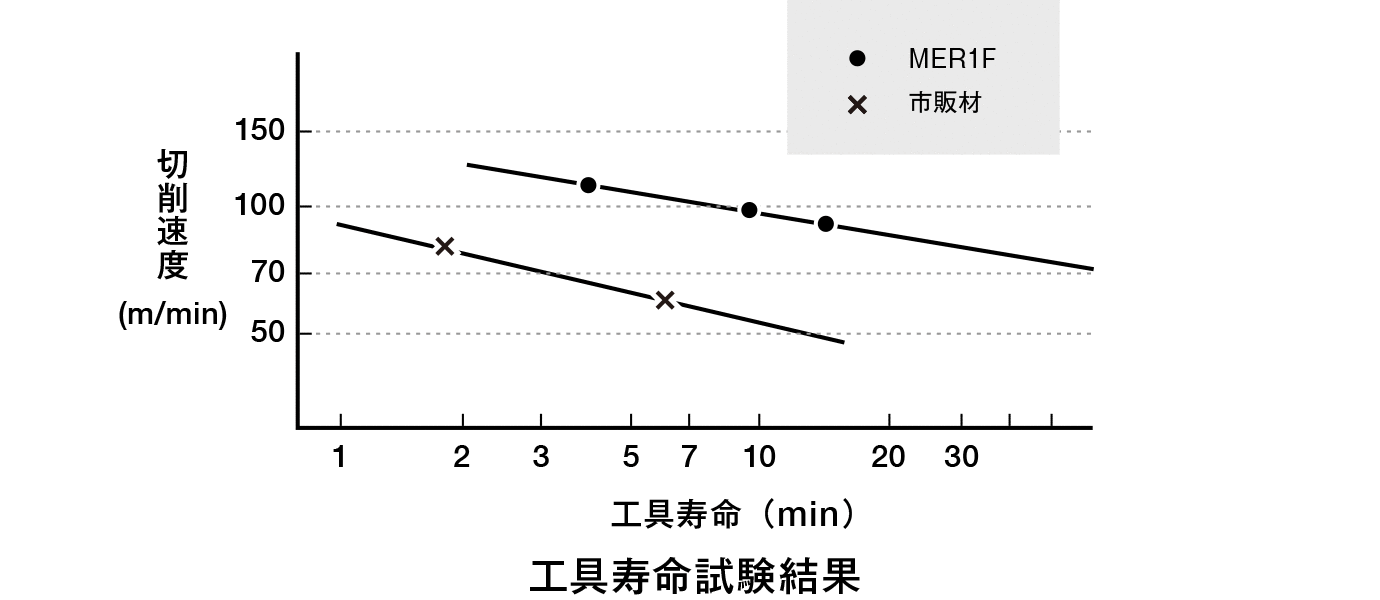

被削性
製品の仕様
電磁気特性
| 記号 | 磁束密度B(T) | 保磁力 Hc(A/m) |
体積抵抗率 ρ(μΩ・m) |
|||
|---|---|---|---|---|---|---|
| 磁界の強さH(A/m) | ||||||
| 160 | 240 | 400 | 2000 | |||
| MER1F | ≧0.50 | ≧0.80 | ≧1.00 | ≧1.30 | ≧143 | 0.63〜0.73 |
磁気特性は加工後適当な磁性焼なまし（850℃×4h、箱又は真空焼鈍）を施した試験片によるものです。
