特長
- 耐熱性は他のチタン合金より優れている
- 密度が鋼の60%であり、慣性質量が小さくなるため動きがよくなる
主な用途
- 航空機エンジン部材
代表成分
大同鋼種 | 該当鋼種 | 化学成分(wt%) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
N | C | H | Fe | O | Al | V | Ti | その他 | ||
DAT54 | Daido original standard | ≦0.05 | ≦0.20 | ≦0.015 | ≦1.00 | ≦0.25 | 5.5~ 6.5 | – | Bal | Si 0.2~0.7 Mo 2.5~3.5 Sn 3.0~4.5 Zr 3.0~4.0 Nb 0.4~1.0 |
- 化学成分は、各規格と年度とRev.により異なりますので該当規格をご確認願います。
機械的性質
大同鋼種 | 該当鋼種 | 引張り強さ(N/mm2) | 0.2%耐力(N/mm2) | 伸び(%) | 絞り(%) | 180°曲げ(内径) | 硬さ(HB) | 熱処理条件 |
---|---|---|---|---|---|---|---|---|
DAT54 | Daido original standard | ≧895 | ≧825 | ≧5 | ≧10 | – | – | Annealing |
- 機械的性質の保証値を表示していますので、個々に該当規格をご確認願います。
技術データ/試験結果

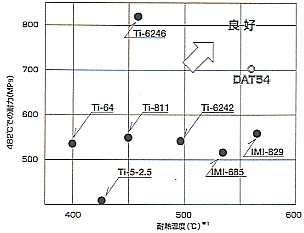

耐熱グラフ
DAT54:6Al-4Sn-3.5Zr-3Mo-1Nb-0.3Si
Ti-6246:6Al-2Sn-4Zr-6Mo
Ti-64:6Al-4V
Ti-811:8Al-1Mo-1V
Ti-6242:6Al-2Sn-4Zr-2Mo
lMl829:6Al-3.5Sn-3Zr-0.3Mo-1Nb-0.3Si
lMl685:6Al-5Zr-0.5Mo-0.3Si
Ti-5-2.5:5Al-2.5Sn
*1:応力274.MPa,100hで0.1%クリープする温度
物性値
試験温度 | ||
---|---|---|
常温 | 540℃ | |
密度 (g/cm3) | 4.62 | – |
平均熱膨張係数 (×10-6/℃) | 8.0 | 10.2 |
熱伝導率 (W/m.K) | 5.8 | 12.0 |
比熱 (J/g・K) | 0.50 | 0.61 |
縦弾性定数 (GPa) | 110 | 82 |
横弾性定数 (GPa) | 42 | 31 |
ポアソン比 | 0.32 | 0.31 |
疲労強度 (MPa) | 580 | 480 |

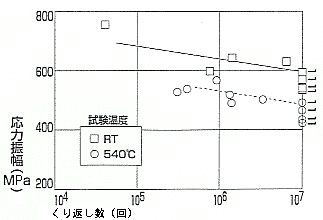

回転曲げ疲労強度
試験片:小野式、平滑
回転数:3600rpm
