特長
- 冷間加工性にきわめて優れている。
- 冷間加工により Ti-6Al-4V 以上の強度が得られ、さらに時効処理を施すことによって強度を向上することができる。
主な用途
- バルブ・スプリング
- バルブ・スプリング・リテーナ
- サスペンション・スプリング
- ボルト
- ネジなど
代表成分
| 大同鋼種 | 該当鋼種 | 化学成分(wt%) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| N | C | H | Fe | O | Al | V | Ti | ||
| DAT51 | JIS Class 80 (Material for cold working) | ≦0.05 | ≦0.10 | ≦0.015 | ≦1.00 | ≦0.25 | 3.50～ 4.50 | 20.0～ 23.0 | Bal |
- 化学成分は、各規格と年度とRev.により異なりますので該当規格をご確認願います。
機械的性質
| 大同鋼種 | 該当鋼種 | 引張り強さ(N/mm2) | 0.2%耐力(N/mm2) | 伸び(%) | 絞り(%) | 180°曲げ（内径） | 硬さ(HB) | 熱処理条件 |
|---|---|---|---|---|---|---|---|---|
| DAT51 | JIS Class 80 (Material for cold working) | 640～900 | ≦850 | ≧10 | ≧55 | – | – | Solution |
- 機械的性質の保証値を表示していますので、個々に該当規格をご確認願います。
技術データ/試験結果

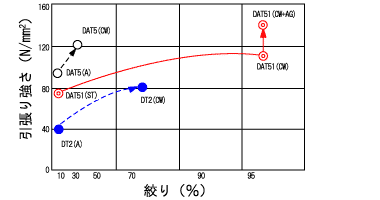

各種チタンの冷間加工率（伸線）と引張り強さの関係
製品一覧
