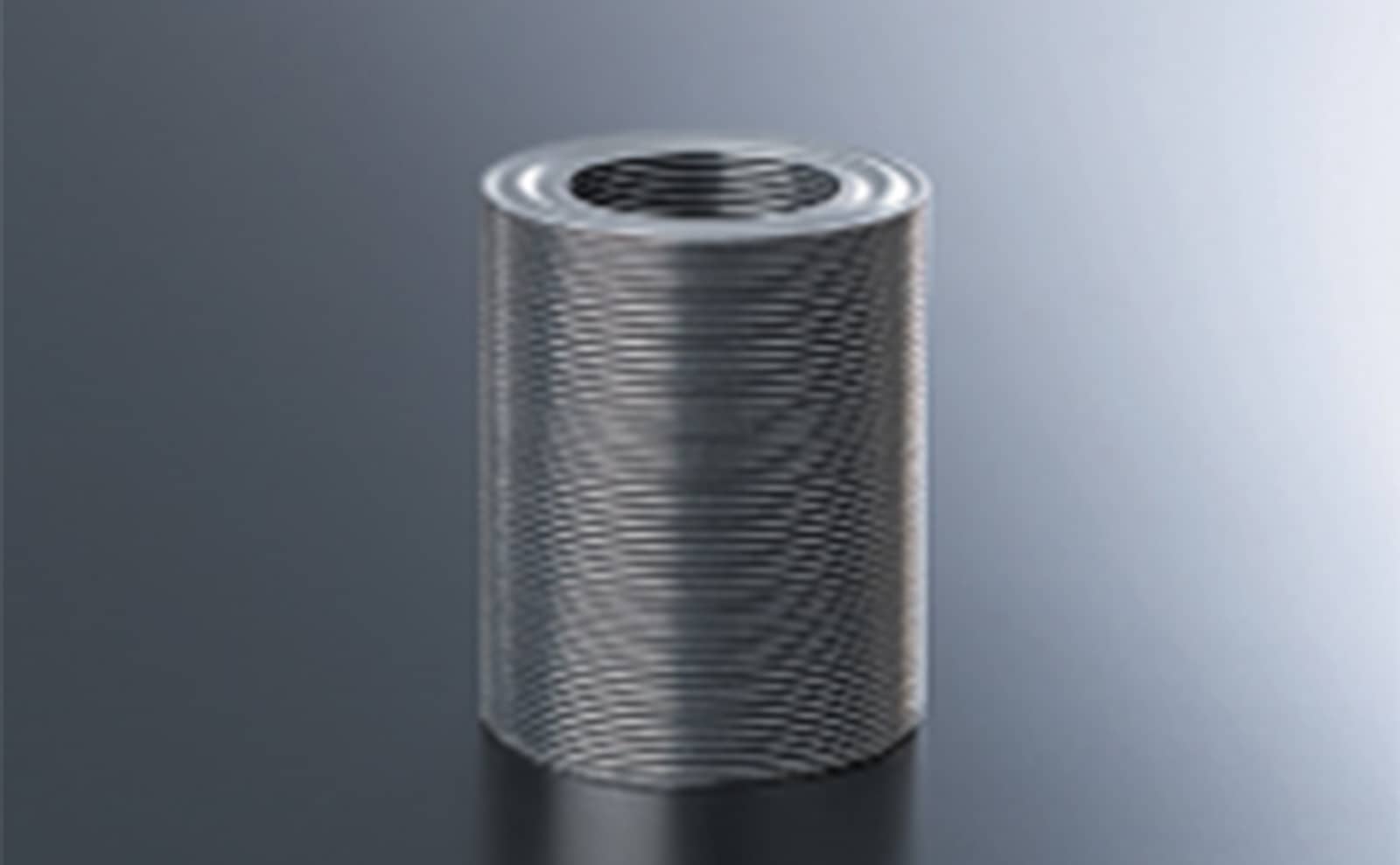

特長
・溶解から製品までの一貫製造
・特殊溶解による高純度化
・すぐれた平坦度、安定した真直度、均一な表面肌
・鋸加工時間の大幅な短縮
主な用途
・帯鋸
・丸鋸
・各種ブレード
・フレキシブルダイ
・シナイ定規
代表成分
工具鋼
| 記号 | 種類 | 化学成分 | ||||||
|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | Ni | Cr | Mo | 他 | ||
| SUBN11 | 合金工具鋼 | 0.80 | 0.20 | 0.40 | 1.10 | 0.30 | – | – |
可能製品形状
寸法精度と形状
| エッジ | スクウェアーエッジ |
|---|---|
| 表面肌 | 研磨仕上げ |
| Ｃゾリ | 幅≦0.1％ |
| 板厚(mm) | BWG | 硬さ |
|---|---|---|
| 0.80-1.20 | 21-19 | 434～460 HV(30) |
| 1.25-1.47 | 18-17 | 44.0～46.0 HRC |
| 1.65-1.98 | 16-[0.078] | 43.0～45.0 HRC |
| 2.11-3.05 | 11-14 | 42.0～44.0 HRC |
歯切り加工と寸法
各種の歯型をご用意していますので、歯切り品の納入も可能です。
［対象寸法：幅≦8-1/8ｲﾝﾁ(203mm) 板厚≦17BWG(1.45mm)］
| S type | 4-6インチ幅、日本の標準タイプ |
|
|---|---|---|
| N type | 7インチ以上、標準歯型 |
|
| M type | 軟質材用 |
|
| 鋼種：SUBN11 | ||
|---|---|---|
| mm | BWG | |
| 0.80 | 76 80 102 260 |
4 X 21 |
| 0.89 | 51 76 102 127 |
2 X 20 3 X 20 4 X 20 5 X 20 |
| 1 | 80 90 |
|
| 1.05 | 102 127 |
4 X 19 5 X 19 |
| 1.1 | 100 110 120 |
|
| 1.2 | 80 85 100 120 |
|
| 1.25 | 102 114 127 152 178 203 |
4 X 18 4-1/2 X 18 5 X 18 6 X 18 7 X 18 8 X 18 |
・他のサイズはお問い合わせください。
