等方性SmFeNボンド磁石とは

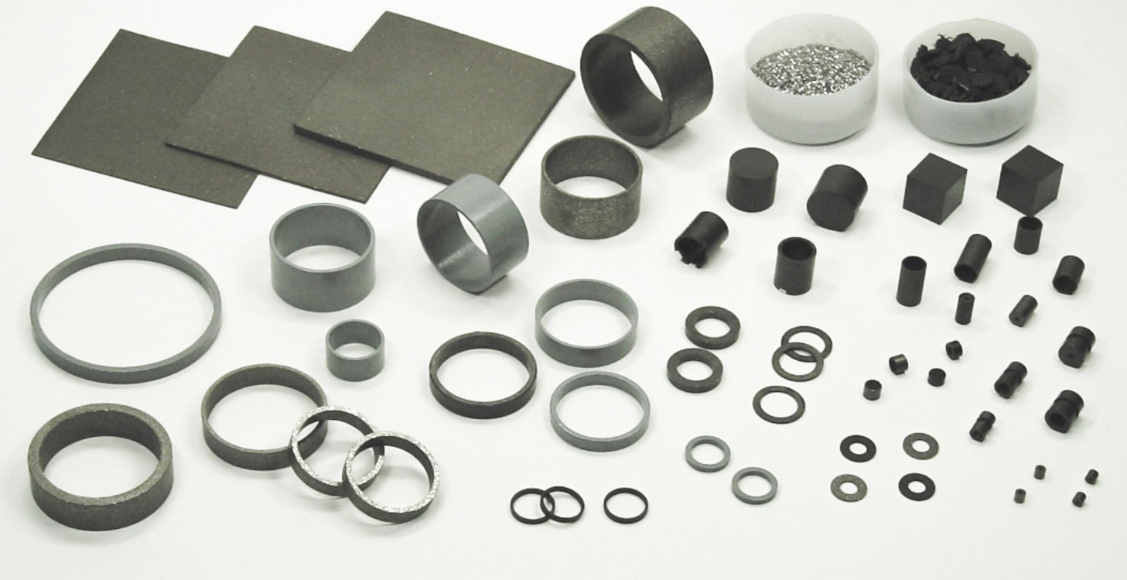

大同特殊鋼グループの等方性SmFeNボンド磁石

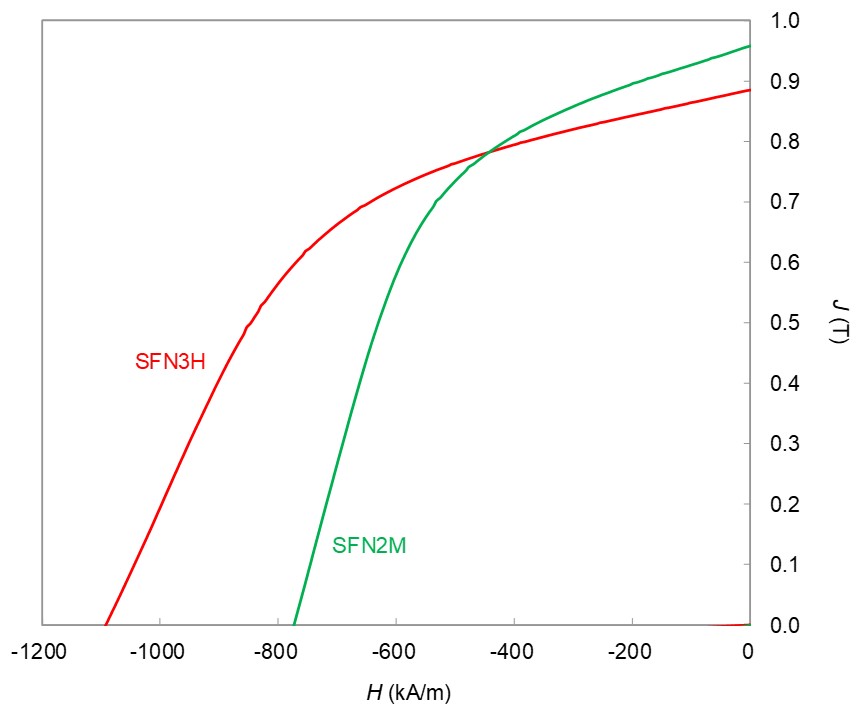

微細結晶を有するSmFe系合金を超急冷法により作製し、窒化処理を施した
SmFeN系磁石粉末を、樹脂で結合させた等方性ボンド磁石です。
等方性ボンド磁石としては世界最高レベルの磁気特性と優れた耐食性および
熱安定性を有します。
等方性SmFeNボンド磁石の特長
- 等方性ボンド磁石として最高レベルの磁気特性
NdFeB系ボンド磁石を超え(BH)max 〜 112kJ/m3 - 優れた耐食性
無塗装でも錆びにくい - 優れた熱安定性
磁束密度の温度係数 α -0.06 ～ -0.07% /°C (23 ～ 120°C) - 長期熱安定性
NdFeB系ボンド磁石に比べ、長期的な熱安定性に優れる - 様々な樹脂との複合化
射出成形の場合、耐熱性、耐薬品性などに優れるPPS
（ポリフェニレンサルファイド）系樹脂への適用も可能 - 着磁性
NdFeB系ボンド磁石に比べ高い磁界が必要
※当社研究所にて着磁技術開発のご支援も可能です。

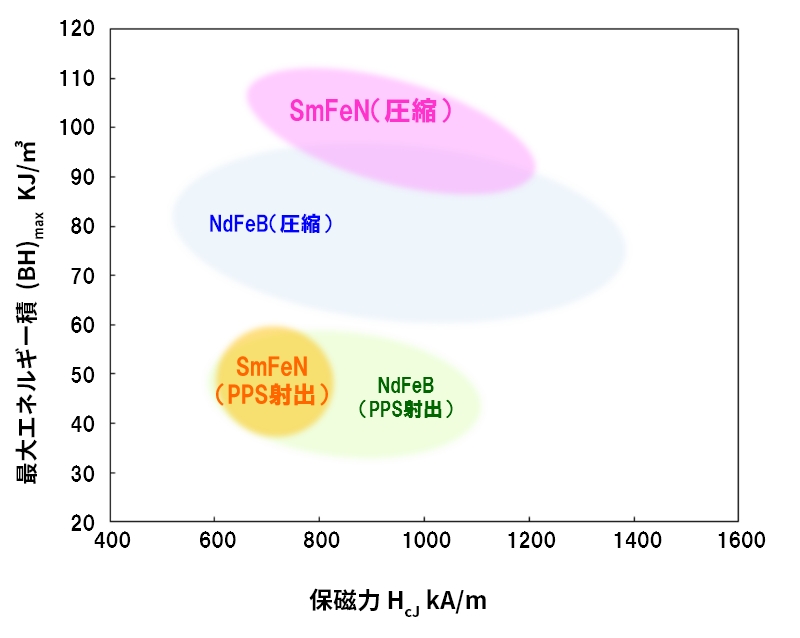

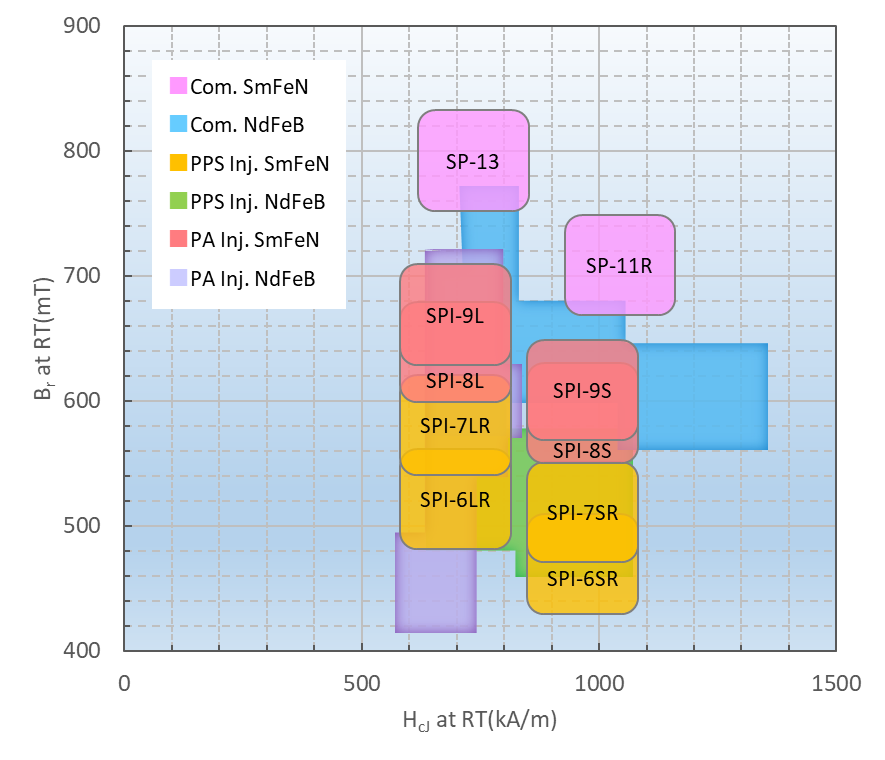

大同特殊鋼グループの等方性ボンド磁石 特性領域比較

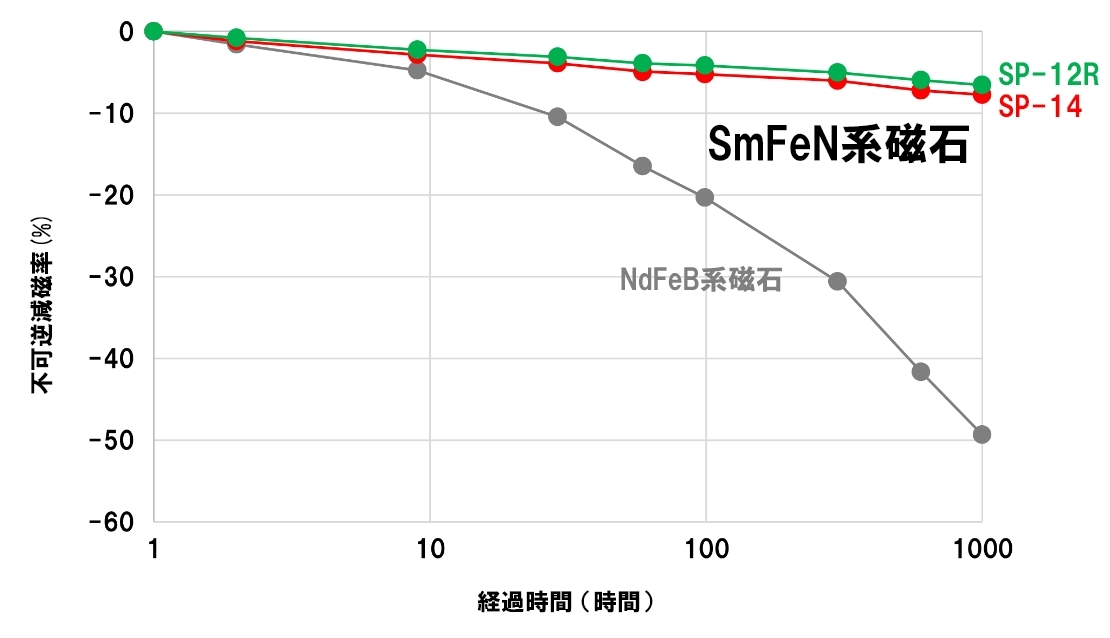

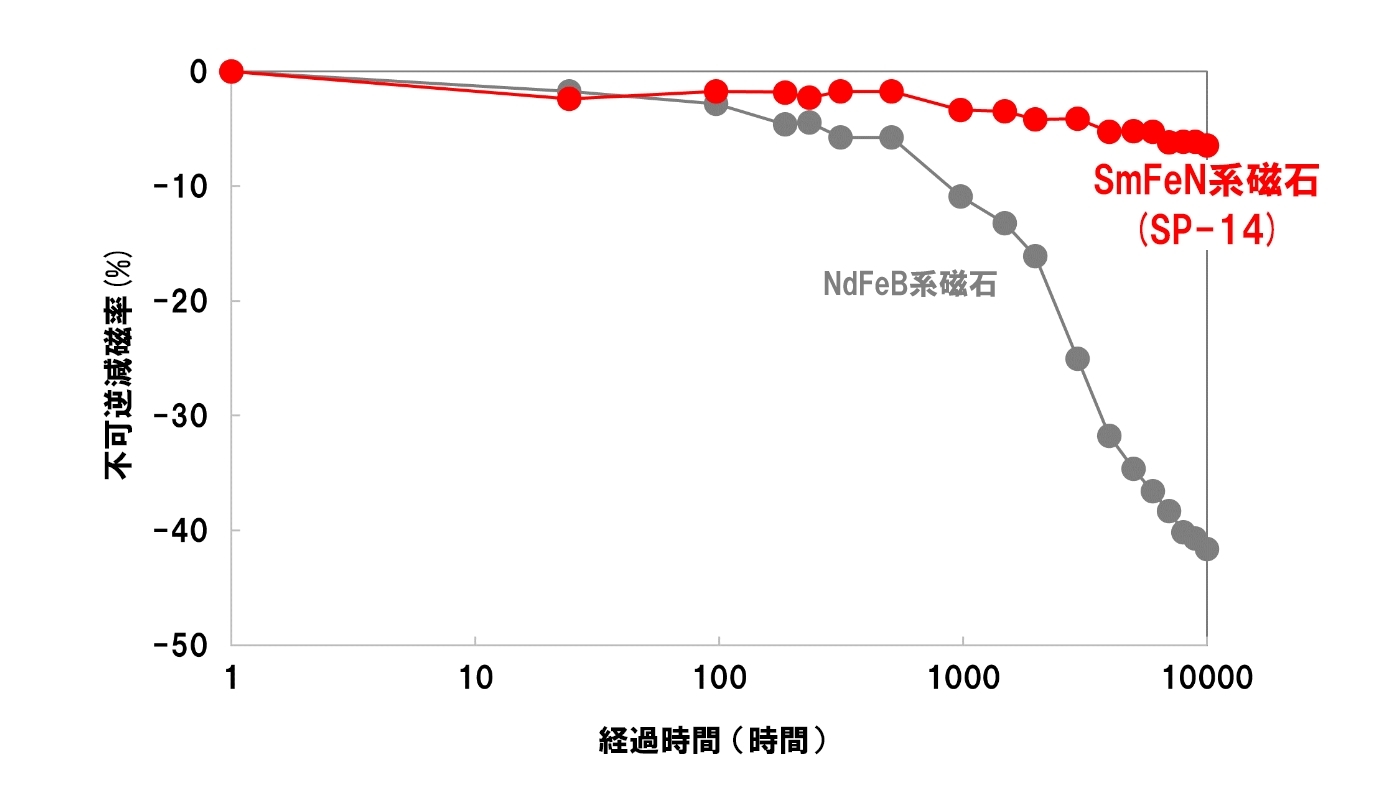

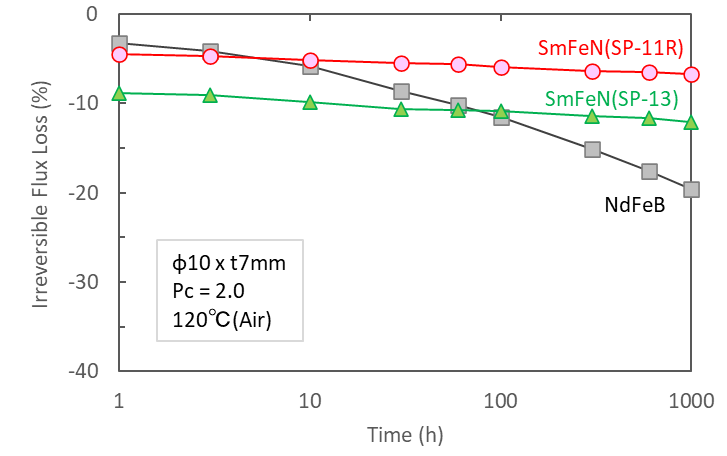

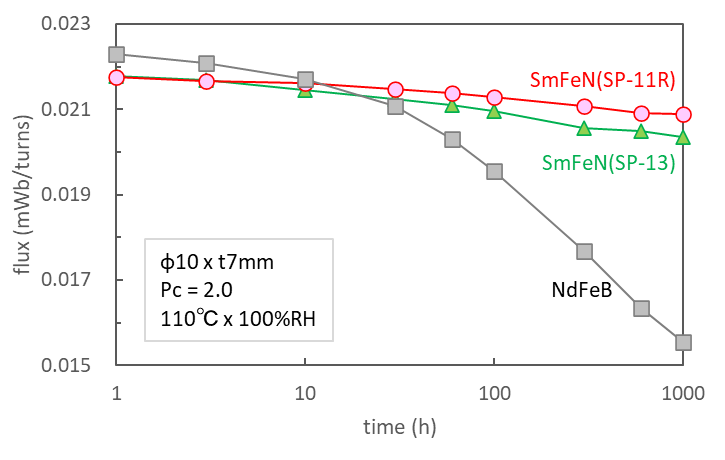

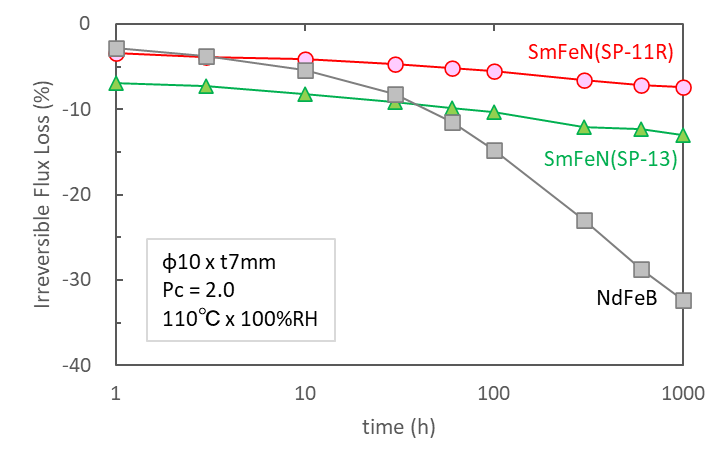

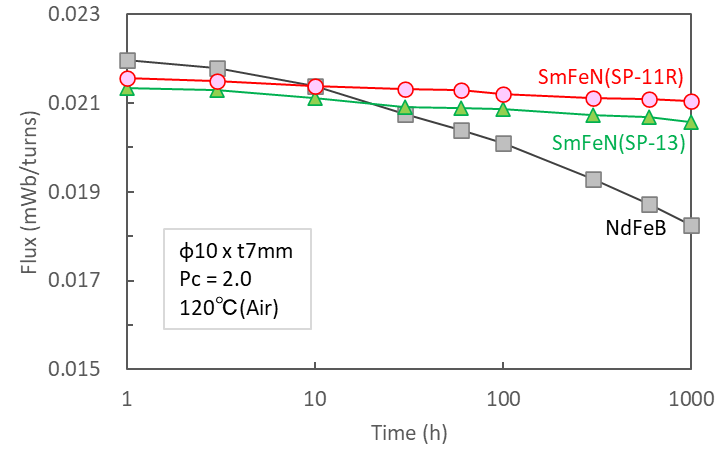

等方性ボンド磁石の長期熱安定性評価 *1
(試料形状：直径10 mm, 高さ7 mm 円柱, コーティング：無し)

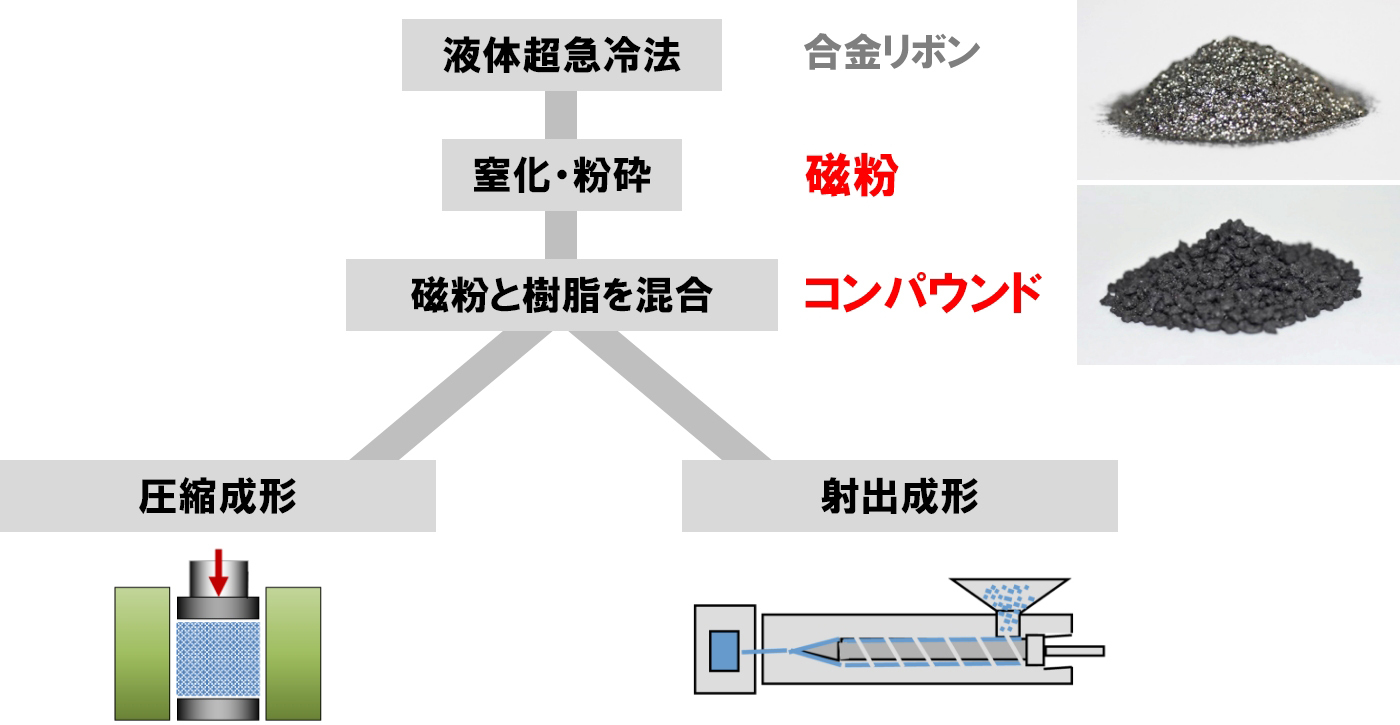

等方性SmFeNボンド磁石の製造工程
大同特殊鋼グループは、 等方性SmFeN磁粉、ボンド磁石用コンパウンド（磁粉と樹脂を混合）、及びボンド磁石成形品（圧縮成形、射出成形）の製造・販売を行っています。
等方性SmFeN磁石 ： 圧縮成形ボンド磁石
磁気特性および物理的・機械的特性
高耐熱化要求の高まりにともない高保磁力仕様を新たに製品化。(今後ラインナップ拡充予定)
| 単位 | 等方性SmFeN磁石 | ||
|---|---|---|---|
| 【高保磁力仕様】 SP-12R 圧縮成形 |
【標準仕様】 SP-14 圧縮成形 |
||
| 残留磁束密度 Br |
mT (kG) |
710 ～ 770 (7.1 ～ 7.7) |
750 ～ 820 (7.5 ～ 8.2) |
| 保磁力 HcB |
kA/m (kOe) |
470 ～ 530 (5.9 ～ 6.7) |
450 ～ 520 (5.7 ～ 6.5) |
| 保磁力 HcJ |
kA/m (kOe) |
980 ～ 1,210 (12.3 ～ 15.2) |
670 ～ 800 (8.4 ～ 10.1) |
| 最大エネルギー積 (BH)max |
kJ/m3 (MGOe) |
86 ～ 99 (10.8 ～ 12.4) |
98 ～ 112 (12.3 ～ 14.1) |
| 可逆透磁率 μrec |
- | 1.10 ～ 1.15 | 1.15 ～ 1.20 |
| 温度係数 (残留磁束密度 Br) α (23 ～ 120 ℃) |
%/℃ | -0.06 | -0.07 |
| 密度 ρ | kg/m3 | 5,800 ～ 6,400 | 5,800 ～ 6,400 |
| 熱膨張係数 | 10-6/℃ (20 ～ 100℃) |
12.6 | 12.6 |
| 曲げ強度 | MPa (kgf/mm2) |
52 (5.3) |
52 (5.3) |
| 曲げ弾性率 | MPa (kgf/mm2) |
10,800 (1,100) |
10,800 (1,100) |
| 圧環強度 | MPa (kgf/mm2) |
54 (5.5) |
54 (5.5) |
※注意事項※
- この資料に掲載した図・表の特性は弊社標準テストピースによる測定値で保証値ではありません。
- また、各諸特性は、磁石の形状・寸法により異なりますので、製品実形状でご確認されることを推奨します。
- 尚、保証特性は形状・寸法別にご相談の上設定させて頂きます。
- この内容は予告なく変更することがあります。

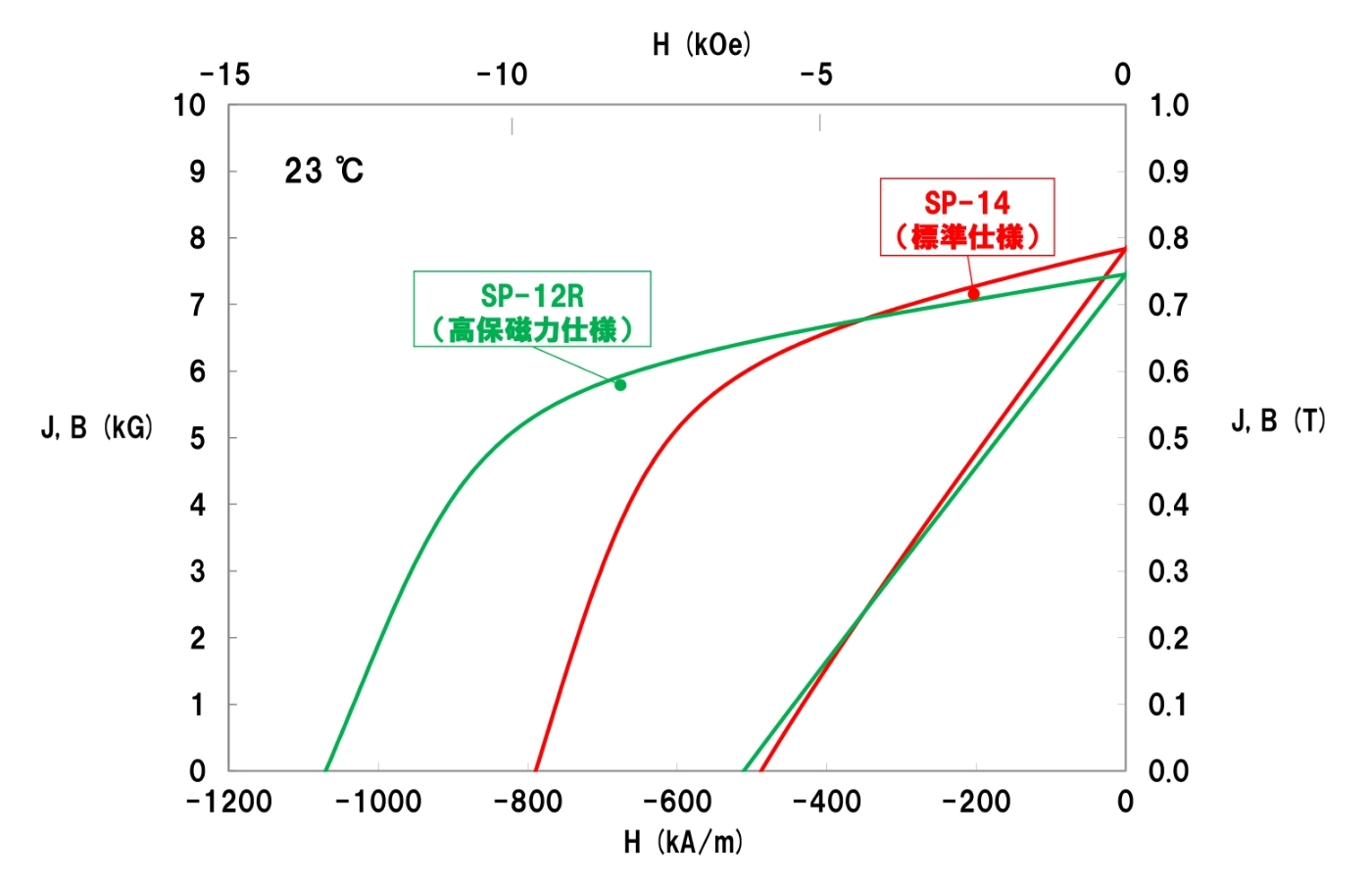

圧縮成形ボンド磁石の代表減磁曲線

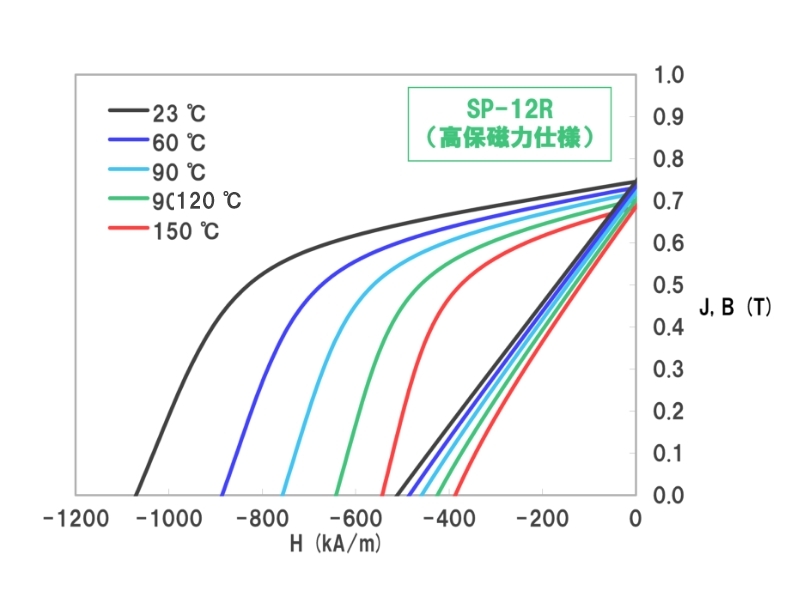

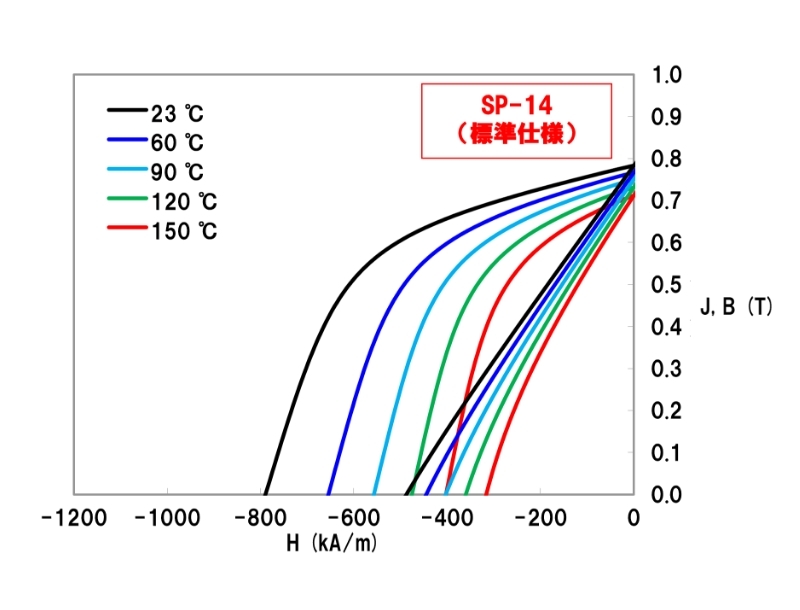

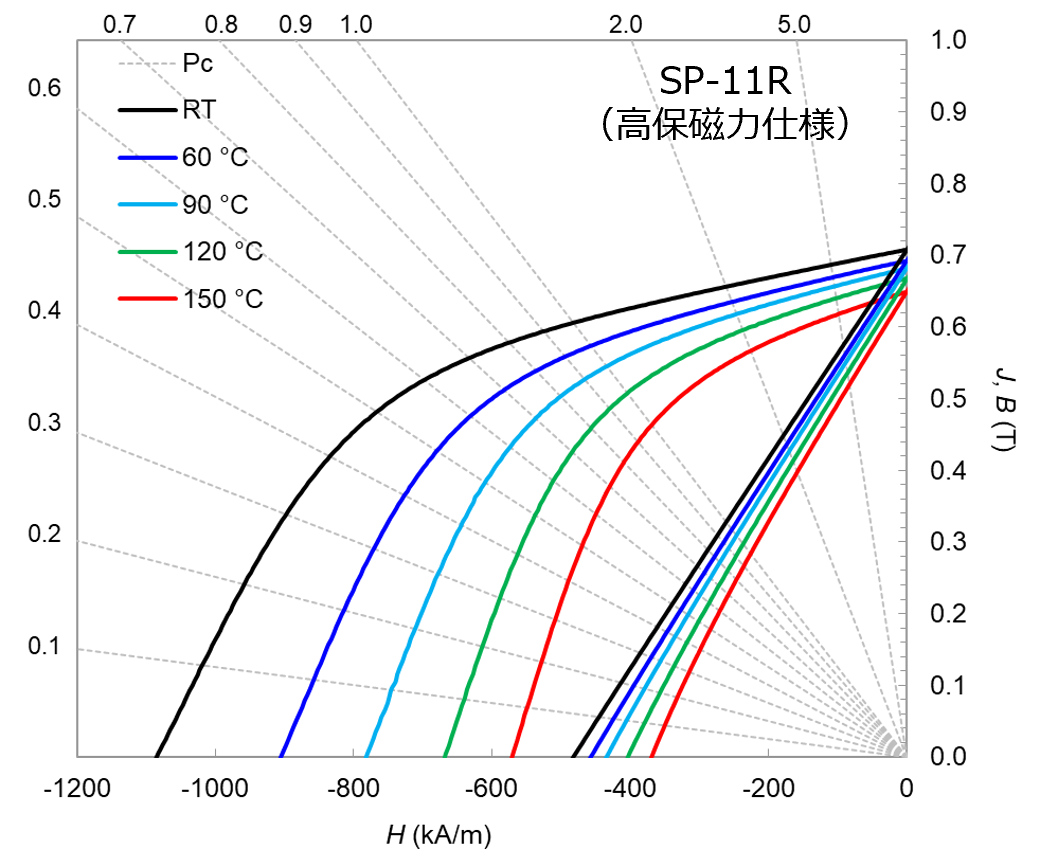

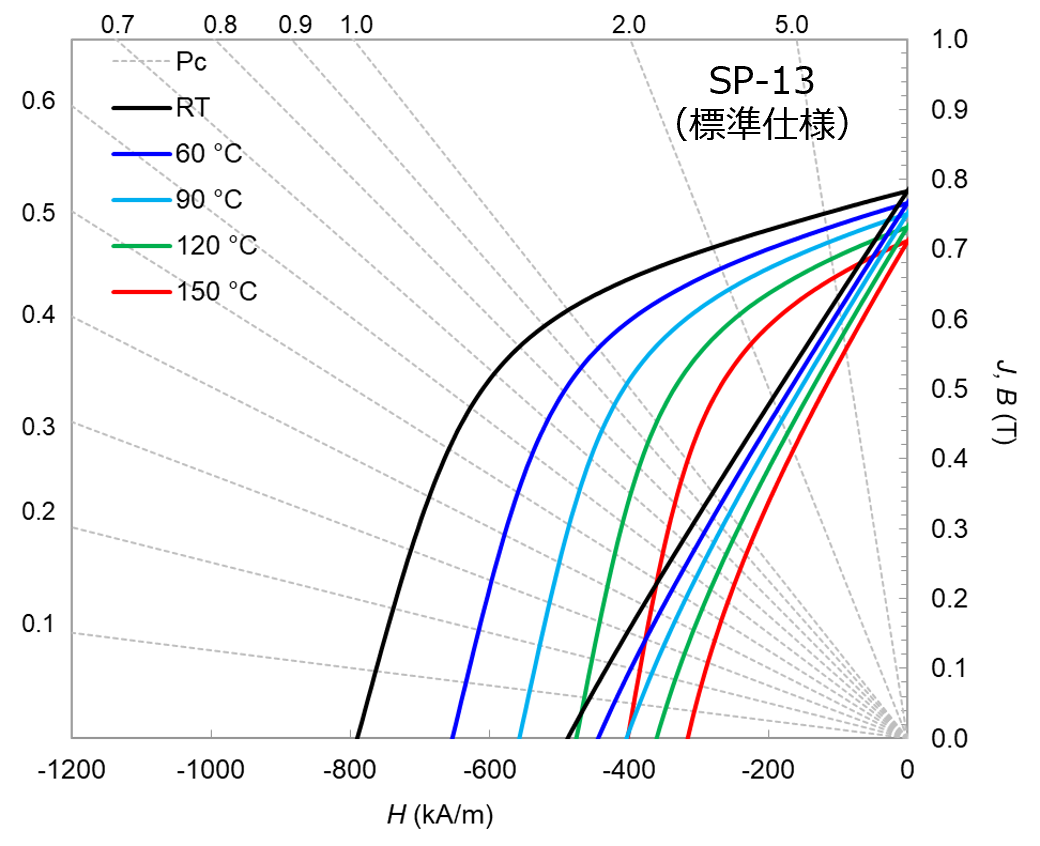

圧縮成形ボンド磁石の高温磁気特性
減磁曲線 (23 ～ 150℃)
圧縮成形ボンド磁石の耐食性
湿潤環境での暴露試験後の磁石外観 80 ℃ x 95 % RH x 300 hrs
等方性SmFeNボンド磁石は優れた耐食性（無塗装でも錆びにくい）を示します。
SP-14(圧縮成形磁石)
(圧縮成形磁石)
水中浸漬試験結果 （70℃、1時間水中浸漬後の変化率） *2
等方性SmFeN磁石 ： 射出成形ボンド磁石
磁気特性および物理的・機械的特性
PPS樹脂の種類や混練条件を確立、”高特性化”を実現し製品化。
| 単位 | 等方性SmFeN磁石 | ||
|---|---|---|---|
| SPI-6LR 射出成形 |
SPI-7LR 射出成形 |
||
| 残留磁束密度 Br |
mT (kG) |
480 ～ 560 (4.8 ～ 5.6) |
540 ～ 620 (5.4 ～ 6.2) |
| 保磁力 HcB |
kA/m (kOe) |
302 ～ 366 (3.8 ～ 4.6) |
335 ～ 400 (4.2 ～ 5.0) |
| 保磁力 HcJ |
kA/m (kOe) |
612 ～ 788 (7.7 ～ 9.9) |
620 ～ 796 (7.8 ～ 10.0) |
| 最大エネルギー積 (BH)max |
kJ/m3 (MGOe) |
38 ～ 50 (4.8 ～ 6.3) |
49 ～ 60 (6.2 ～ 7.5) |
| 可逆透磁率 μrec |
- | 1.10 ～ 1.20 | 1.10 ～ 1.20 |
| 温度係数 (残留磁束密度 Br) α (23 ～ 120℃) |
% /℃ | -0.07 | -0.08 |
| 密度 ρ | kg/m3 | 4,600 ～ 5,100 | 5,000 ～ 5,500 |
| 熱膨張係数 | 10-6/℃ (30 ～ 100℃) |
MD : 16 TD : 20 |
MD : 16 TD : 20 |
| 曲げ強度 | MPa (kgf/mm2) |
60 (6.1) |
47 (4.8) |
| 曲げ弾性率 | MPa (kgf/mm2) |
24,800 (2,500) |
26,900 (2,700) |
| 圧環強度 | MPa (kgf/mm2) |
84 (8.6) |
60 (6.1) |
| 硬さ | HRM | 96 | 95 |
| 引張強さ | MPa (kgf/mm2) |
38 3.9 |
31 3.2 |
| 引張弾性率 | MPa (kgf/mm2) |
22,000 2,244 |
24,000 2,448 |
※注意事項※
- この資料に掲載した図・表の特性は弊社標準テストピースによる測定値で保証値ではありません。
- また、各諸特性は、磁石の形状・寸法により異なりますので、製品実形状でご確認されることを推奨します。
- 尚、保証特性は形状・寸法別にご相談の上設定させて頂きます。
- この内容は予告なく変更することがあります。

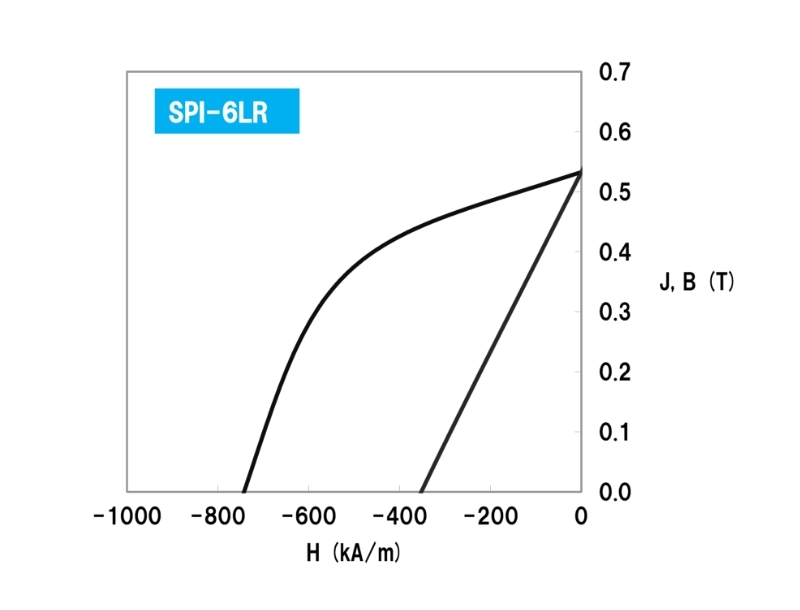

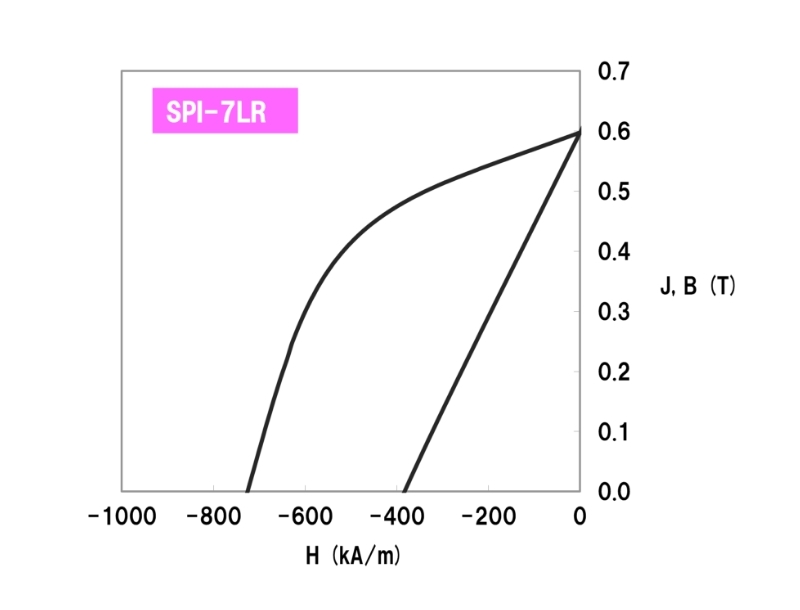

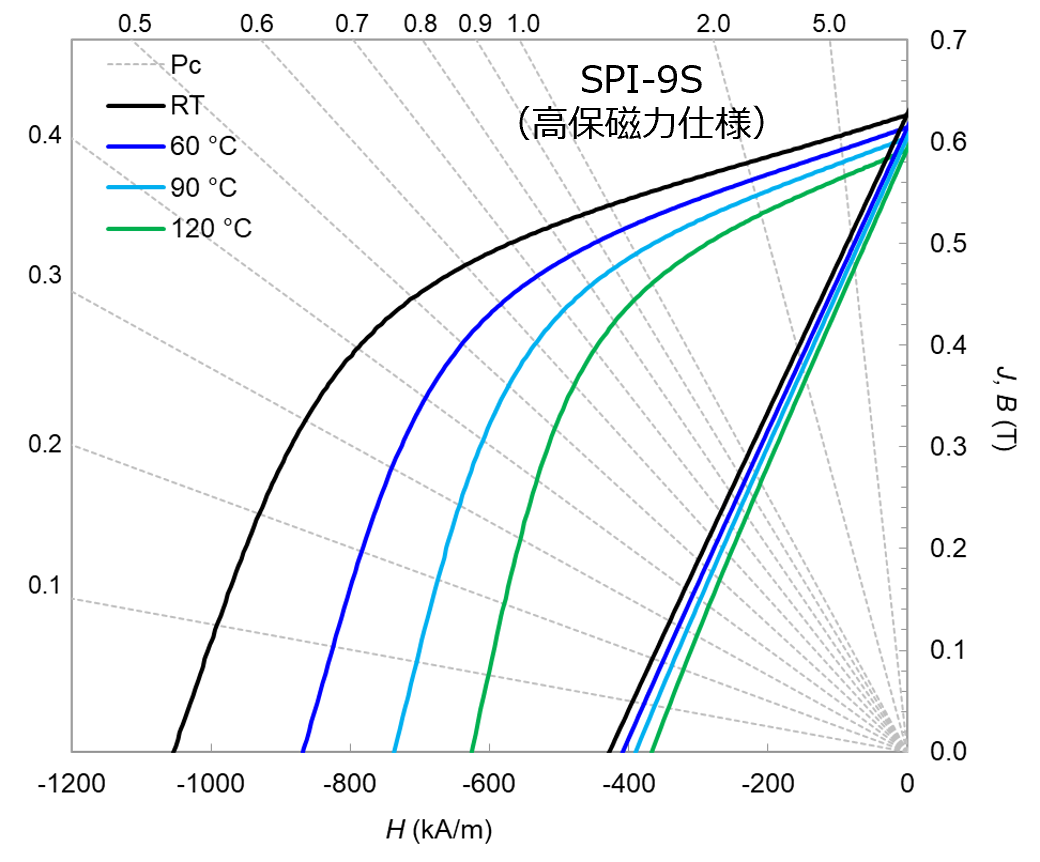

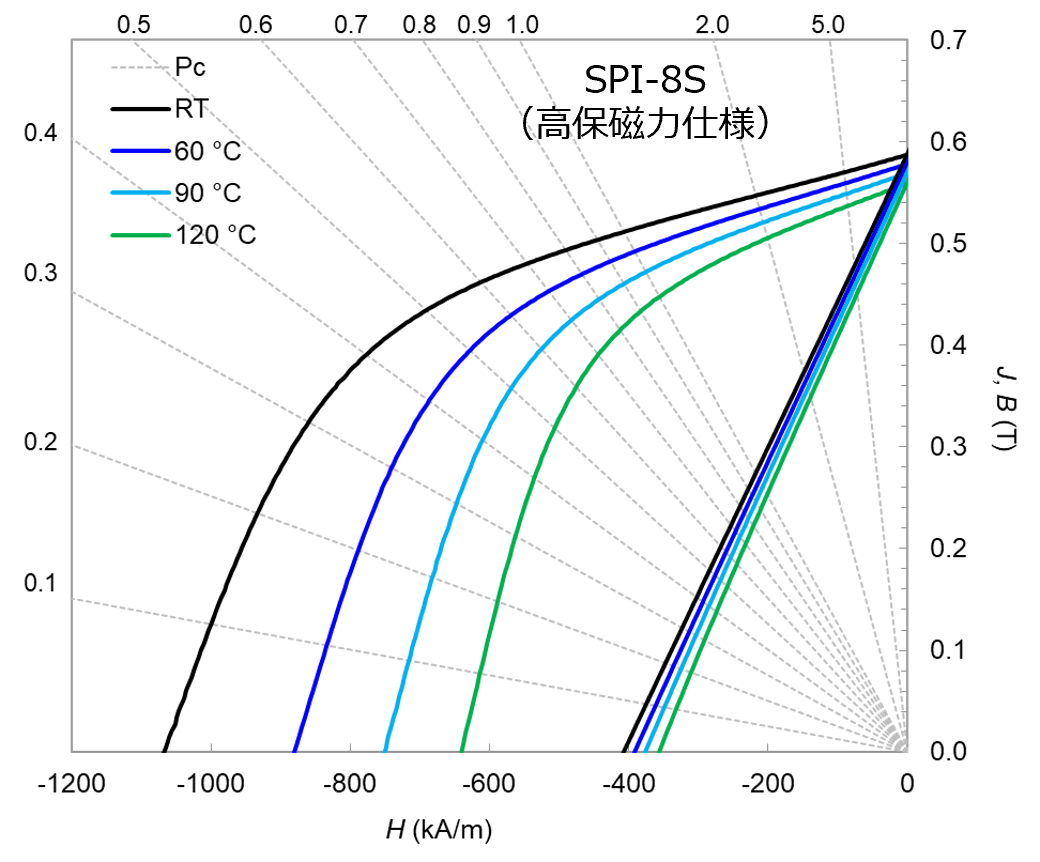

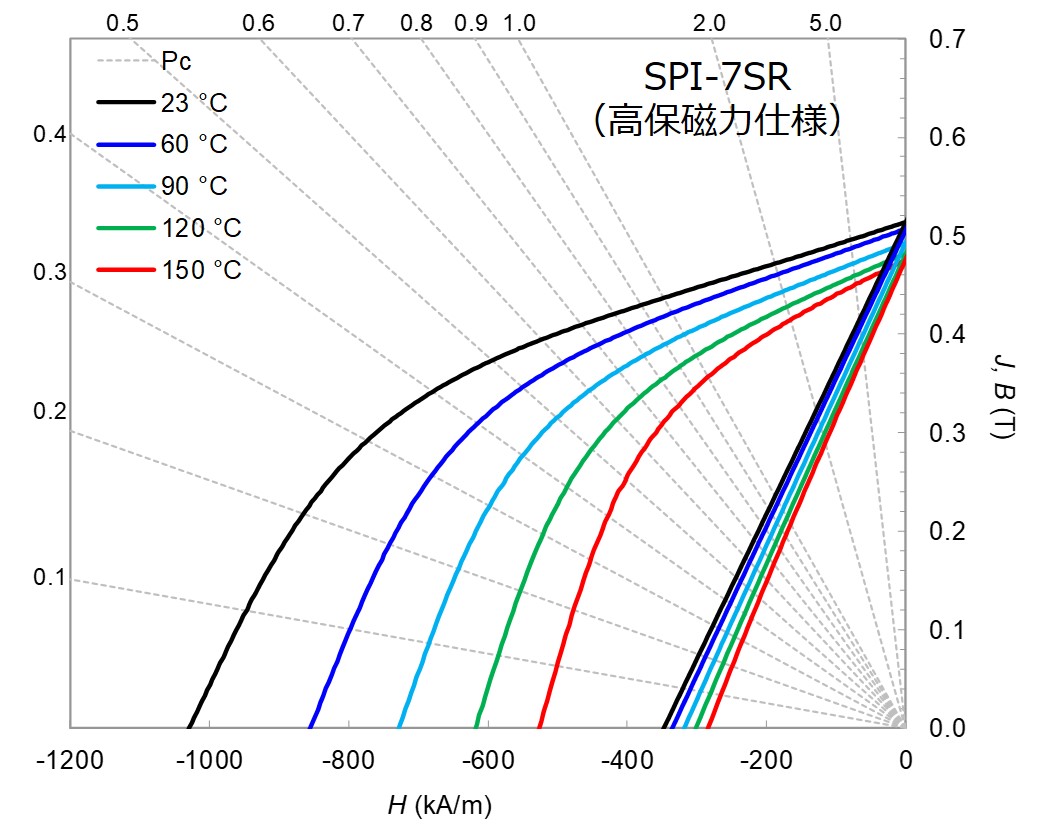

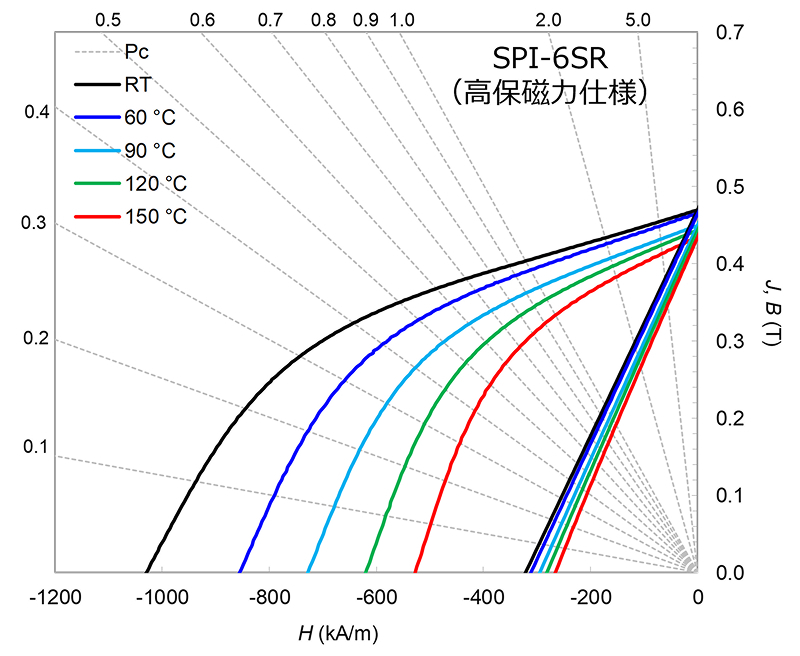

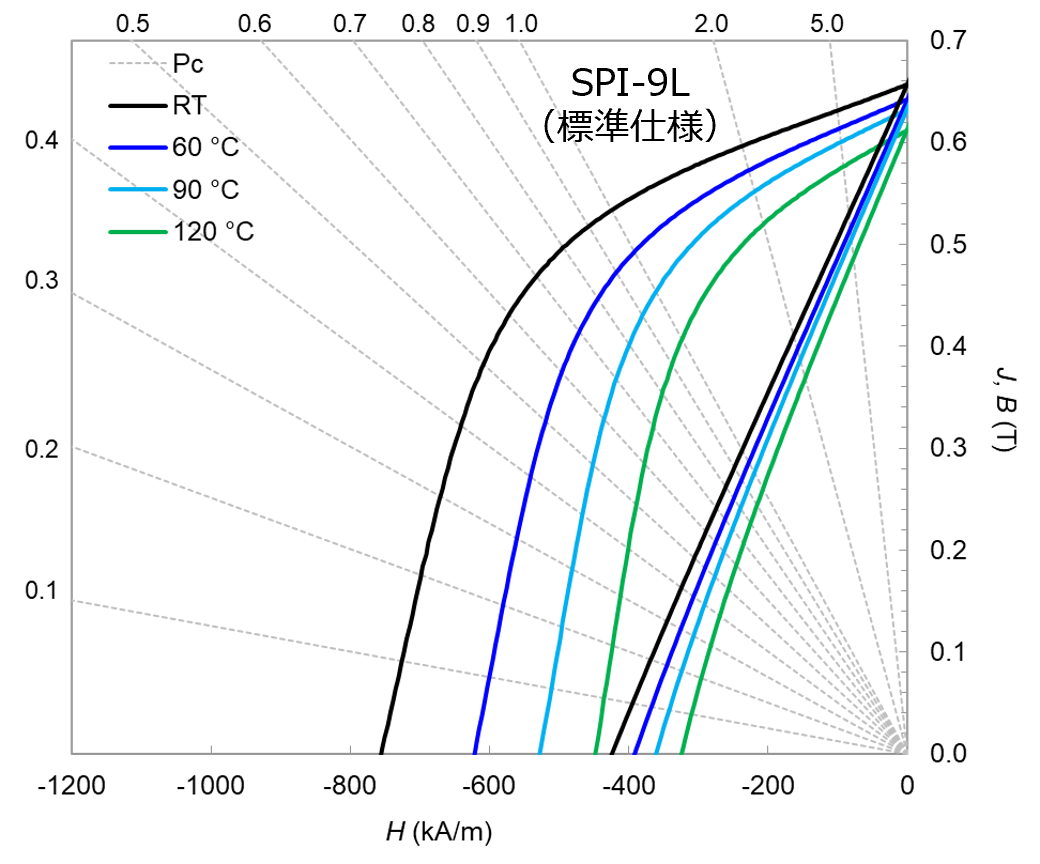

射出成形ボンド磁石の代表減磁曲線
